Questões sobre Geral

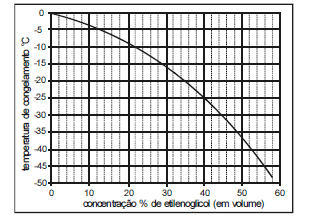

Considere que um sistema de termo-acumulação utiliza uma solução de água e etilenoglicol, cujo comportamento é mostrado no gráfico acima, que é bombeada a -20 oC por tanques de gelo para armazenamento latente de energia. Com base nessas informações, julgue os itens que se seguem.

Em termos de manutenção, a instalação requer um controle periódico da concentração de etilenoglicol e, nesse caso, uma avaliação indireta da concentração por meio da medição direta da densidade da solução é um método insatisfatório.

• C. Certo
• E. Errado

Uma importante etapa da fabricação de circuitos integrados é a deposição de filmes muito finos e estreitos de um metal formando uma linha que conecta os diversos dispositivos. Após a deposição desses materiais, outros tratamentos térmicos ainda devem ser realizados com temperaturas de até 500º C. Caso ocorra difusão do metal para o interior do silicone, o circuito integrado pode perder a sua funcionalidade elétrica. Observe os coeficientes de difusão dos metais abaixo no silício (Si):

I – coeficiente de difusão da prata (Ag) = 4,2 x 10^-17m²/s.

II – coeficiente de difusão do alumínio (Al) = 2,5 x 19^-21 m²/s.

III – coeficiente de difusão do ouro (Au) =2,5 x 19^-15 m²/s.

IV – coeficiente de difusão do cobre (Cu) = 4 x 10^-13m²/s.

Com base nesses dados e no enunciado da questão, o metal mais indicado para a formação das linhas de interconexão é

• A. Prata - Ag.
• B. Alumínio - Al.
• C. Ouro - Au.
• D. Cobre - Cu.
• E. Nenhum dos metais, pois todos são semicondutores.

• A.



• B.



• C.



• D.



• E.



Considere que um sistema de termo-acumulação utiliza uma solução de água e etilenoglicol, cujo comportamento é mostrado no gráfico acima, que é bombeada a -20 oC por tanques de gelo para armazenamento latente de energia. Com base nessas informações, julgue os itens que se seguem.

Para operar na condição apresentada deve-se utilizar uma solução aquosa com aproximadamente 350 mL de etilenoglicol por litro de solução. Contudo, é conveniente adotar uma concentração maior, pois, além de garantir a segurança de operação, maiores concentrações de etilenoglicol permitem intensificar a transferência de calor e, ao mesmo tempo, reduzir a perda de carga.

• C. Certo
• E. Errado

A oxidação térmica do silício tem como finalidade

I – formar máscaras que impedem a implantação iônica e a difusão de dopante no silício (Si).

II – auxiliar na conexão de circuitos, dada a alta condutividade do dióxido de silício (SiO₂).

III – a passivação da superfície do wafer.

Assinale a alternativa correta.

• A. I, II e III estão corretas.
• B. Apenas II e III estão corretas.
• C. Apenas I e III estão corretas.
• D. Apenas I e II estão corretas.
• E. Apenas II está correta.

• A. 9 V e 90 V.
• B. 90 V e 9 V.
• C. 8,1 V e 81 V.
• D. 9,2 V e 92 V.
• E. 72 V e 7,2 V.

• C. Certo
• E. Errado

• A. 122 Hz.
• B. 78 Hz.
• C. 125 Hz.
• D. 250 Hz.
• E. 72,5 Hz.

• A. a “Voltagem” está com 45º de atraso relativamente à “Corrente”
• B. a “Voltagem” está com 90º de atraso relativamente à “Corrente”
• C. a “Voltagem” está com 90º de avanço relativamente à “Corrente”
• D. a “Voltagem” está com 45º de avanço relativamente à “Corrente”
• E. a “Voltagem” está com 30º de atraso relativamente à “Corrente”

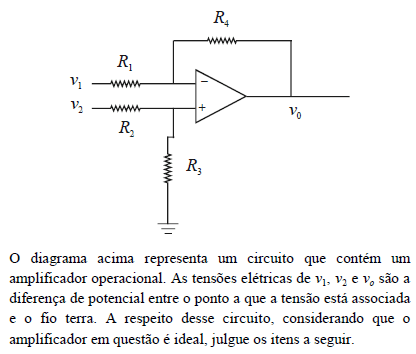

A impedância de entrada do circuito, vista pela fonte que gera v₂, é igual a R₂.

• C. Certo
• E. Errado
