Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

Considere a linha abaixo, pertencente a um algoritmo: SE X ≥ 2, ENTÃO VÁ PARA O ENDEREÇO ENGENHARIA Ela se refere a uma instrução de

• A.

  entrada de dados.

• B.

  desvio incondicional.

• C.

  desvio condicional composto.

• D.

  desvio condicional simples.

• E.

  saída de dados.

Após o disparo do SCR por meio da corrente no terminal gate, ele volta a cortar se a

• A.

  corrente de anodo cai abaixo de IH (holding current).

• B.

  corrente no terminal gate cai abaixo de IGT (gate trigger current).

• C.

  corrente de anodo torna-se maior que IL (latching current).

• D.

  tensão entre o terminal gate e o catodo VGK cai a zero.

• E.

  tensão entre o anodo e o catodo sobe acima da tensão VT (trigger voltage).

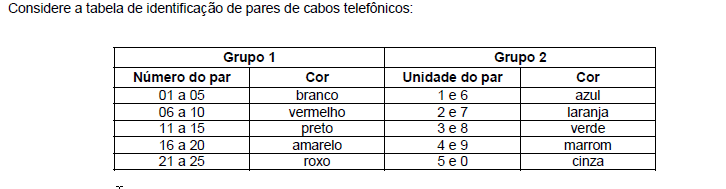

As cores do par número 08 são

• A.

  preto e verde.

• B.

  vermelho e laranja.

• C.

  amarelo e cinza.

• D.

  branco e verde.

• E.

  vermelho e verde.

Em um sistema CFTV, a tecnologia que permite a instalação de câmeras IP em qualquer localidade de uma infraestrutura de cabeamento estruturado é denominada

• A.

  Network Attached Storage.

• B.

  Storage Area Network.

• C.

  Plug and Play.

• D.

  Ballun.

• E.

  Common Equipment Room.

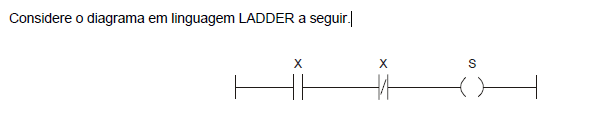

O diagrama acima está representado por blocos lógicos em:

• A.



• B.



• C.



• D.



• E.



O transdutor que converte variação de temperatura em variação de tensão é o

• A.

  NTC.

• B.

  PTC.

• C.

  pressostato.

• D.

  sensor capacitivo.

• E.

  termopar.

É correto afirmar que ele apresenta um retificador de

• A.

  onda completa em ponte, um limitador ajustável de corrente e um filtro ativo na saída.

• B.

  onda completa com derivação central, um filtro ativo no estágio retificador e um limitador ajustável de corrente.

• C.

  onda completa com derivação central, um estabilizador ajustável de tensão e um limitador de corrente.

• D.

  meia onda com derivação central e um filtro capacitivo ajustável.

• E.

  onda completa em ponte, um regulador e um amplificador de tensão.

Considere uma carga puramente resistiva alimentada pela tensão de um retificador de onda completa sem filtro. Essa tensão

• A.

  não apresenta valor médio.

• B.

  é um sinal contínuo, portanto, não apresenta frequência.

• C.

  encontra-se defasada da corrente.

• D.

  tem frequência igual ao dobro da frequência da rede.

• E.

  nunca se anula sobre a carga.

O comprimento máximo recomendado para um segmento FIELDBUS em áreas não seguras é de

• A.

  1900 m.

• B.

  1200 m.

• C.

  600 m.

• D.

  300 m.

• E.

  100 m.

É correto afirmar que

• A.

  a peça identificada pela letra A recebe o nome de refletor e o lobo de radiação principal se estende no sentido indicado pela seta Y.

• B.

  a peça identificada pela letra B recebe o nome de dipolo e o lobo de radiação principal se estende no sentido indicado pela seta X.

• C.

  a peça identificada pela letra A recebe o nome de diretor e o lobo de radiação principal se estende no sentido indicado pela seta X.

• D.

  a peça identificada pela letra C recebe o nome de tripolo e o lobo de radiação principal se estende no sentido indicado pela seta Z.

• E.

  o lobo de radiação principal forma um círculo em torno da peça C, a qual é alimentada em D.
