Lista completa de Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC) para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

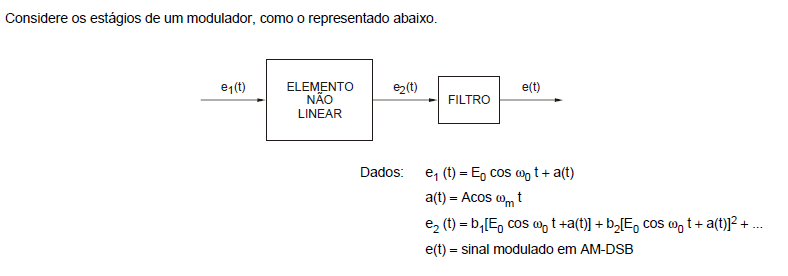

É correto afirmar que
os coeficientes b1, b2... são variações incrementais devidas ao filtro.
o filtro é do tipo passa-baixas e tem a função de eliminar todas as raias do espectro que não contém a informação.
o modulador permite variar em amplitude a raia E0 do espectro de e(t), daí o nome Modulador AM-DSB.
o filtro é do tipo passa-faixa centrado em ω0, com banda 2ωm.
quando o índice de modulação for igual a 1, a maior parte da potência do espectro do sinal e(t) concentra-se nas raias laterais a ω0.

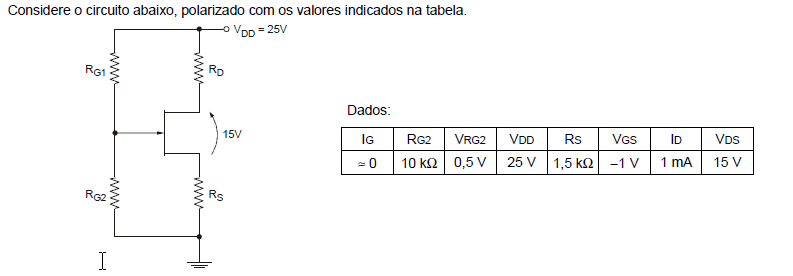

O valor nominal mais adequado de RG1 é:
22 MÙ.
470 kÙ.
100 kÙ.
47 kÙ.
10 kÙ.
Os terminais de um transistor de junção são denominados
coletor, base e emissor.
porta, dreno e fonte.
coletor, emissor e gatilho.
anodo, catodo e gatilho.
catodo, grade e placa.

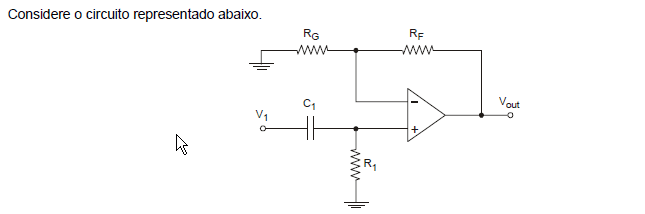

É correto afirmar que trata-se de um filtro
ativo, passa-faixa e de segunda ordem.
ativo, passa-altas e de segunda ordem.
passivo e com atenuação de 20 dB/década.
passivo e de segunda ordem.
ativo, passa-altas e com atenuação de 6 dB/oitava.
Considerando o código binário, é correto afirmar:
(4563)D = (1 0 0 1 0 1 1 1 0 0 1 1)BCD
(829)D = (1 0 0 1 0 0 1 1 1 0 0 1)BCD
(973)D = (1 0 0 1 0 1 1 1 0 0 1 1)BCD
(812)D = (0 1 1 1 0 0 0 1 0 1 0 0)BCD
(4538)D = (1 0 0 1 1 1 0 1 0 1 1 0)BCD
Os números C97 e 8E, expressos na base hexadecimal, foram somados. O resultado dessa operação, na base binária, é
110000110100
110100110100
110000100101
110100100101
111000100101
Considere o trecho do programa do microcontrolador da família 8051 abaixo: MOV R1,#35H MOV A,#B5H ADD A,R1 MOV P1,A Após o processamento dessas instruções, obtém-se
A = 00100011B
P1 = 11101010B
P1 = 10101011B
A = 10100100B
P1 = 11001101B
No microcontrolador da família 8051, o pino P3.2 pode operar como um port de entrada ou saída ou ainda na função especial denominada INT0 . Neste último caso, esse pino funciona como uma
entrada de interrupção externa.
entrada de clock externo.
entrada para habilitação de memória externa.
saída do sinal de interrupção.
saída de sinal de clock interno.
Deseja-se analisar o ripple no capacitor de filtro ligado ao circuito retificador de uma fonte de alimentação de 15 V. Nesse caso, deve-se usar um osciloscópio com o ganho vertical ajustado em
50 mV/DIV, canal de entrada em DC e base de tempo horizontal em 10 ìs/DIV.
0,2 V/DIV, canal de entrada em AC e base de tempo horizontal em 2 ms/DIV.
1 V/DIV, canal de entrada em DC e base de tempo horizontal em 50 ms/DIV.
5 V/DIV, canal de entrada em AC e base de tempo horizontal em 2 ìs/DIV.
10 V/DIV, canal de entrada em AC e base de tempo horizontal em 20 ms/DIV.
Para identificar e medir a composição harmônica de um sinal deve-se utilizar o
multímetro TRUE RMS.
frequencímetro.
decibelímetro.
osciloscópio analógico.
analisador de espectros.
