Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

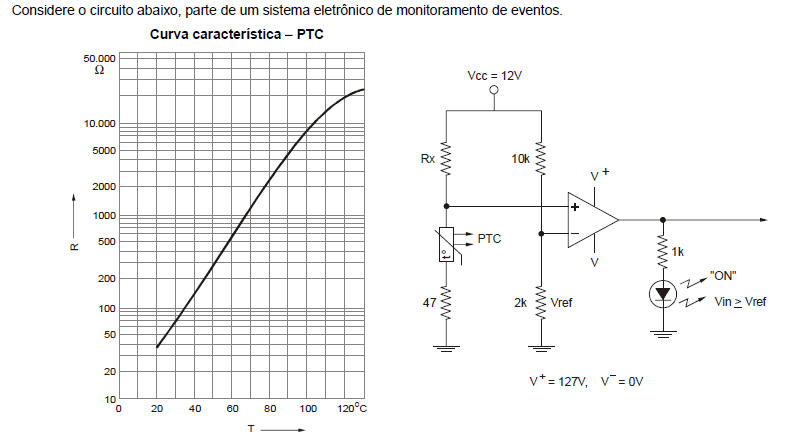

A sua atuação ocorre somente quando a temperatura detectada pelo PTC atingir 45 °C. Para satisfazer essa condição, o valor de Rx deverá ser, aproximadamente:

• A.

  1,2 kÙ.

• B.

  2,2 kÙ.

• C.

  4,7 kÙ.

• D.

  10 kÙ.

• E.

  acima de 1 MÙ.

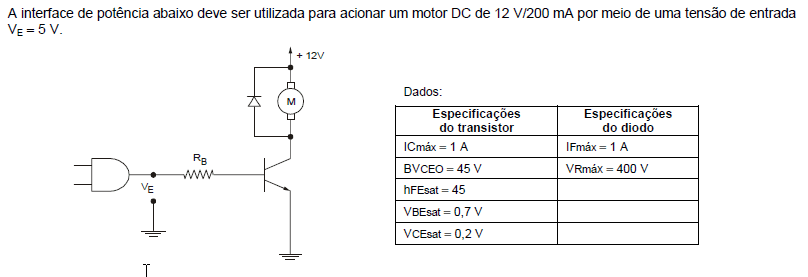

O valor nominal do resistor RB que atende às especificações do projeto é

• A.

  330 kÙ.

• B.

  220 kÙ.

• C.

  4,7 kÙ.

• D.

  10 kÙ.

• E.

  1 kÙ.

Em relação ao CI, é INCORRETO afirmar:

• A.

  Na fabricação de CIs, difusão refere-se à migração forçada e controlada de impurezas para o substrato.

• B.

  A tecnologia de fabricação de CI conhecida como Metal-Oxido-Semicondutor (MOS) utiliza o silício como substrato.

• C.

  Milhares de dispositivos são produzidos numa única pastilha de material semicondutor.

• D.

  Um CI classificado como Small-Scale Integration possui de 3.000 a 100.000 componentes integrados.

• E.

  Capacitores, diodos e resistores são componentes que entram no processo de fabricação dos CIs.

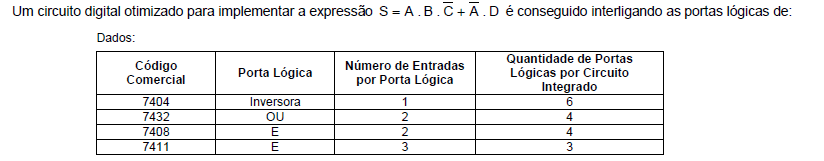

Segue

• A.

  um CI 7404 e um CI 7432.

• B.

  um CI 7404, um CI 7411, um CI7432 e um CI 7408.

• C.

  dois CIs 7404, dois CIs 7411, um CI 7432 e um CI 7408.

• D.

  um CI 7408 e um CI 7411.

• E.

  dois CIs 7404, um CI 7411 e dois CIs 7408.

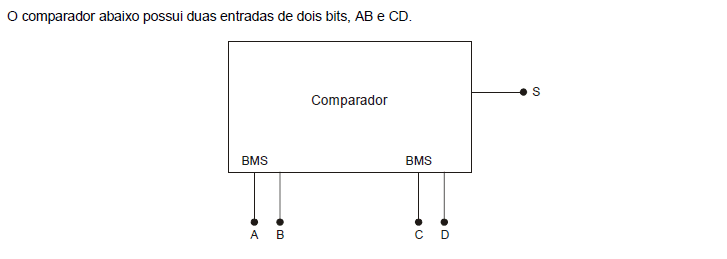

A saída apresenta nível lógico 1 somente quando o número binário AB for maior que CD. A expressão lógica simplificada para o comparador descrito é:

• A.

  A.B.(C+D)+C.D.(A +B)

• B.

  A.B.+ A.C+ A.D+B.C+C.D

• C.

  A.B.D+B.C.D+ A.C

• D.

  A.B.+ A.C+ A.D+B.C+C.D

• E.

  A.B.+ A.C+ A.D+B.C+C.D

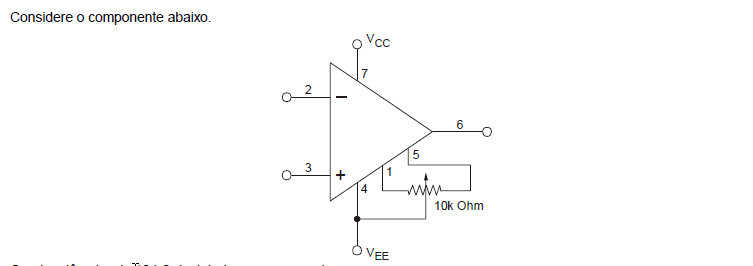

O potenciômetro de 10 kΩ, instalado no componente,

• A.

  é usado para ajustar a banda de operação do amplificador.

• B.

  permite ajustar a tensão existente entre os pinos 2 e 3.

• C.

  permite zerar a tensão de saída quando as tensões de entrada são nulas.

• D.

  é usado para estabilizar a tensão de saída.

• E.

  permite ajustar o ganho do amplificador.

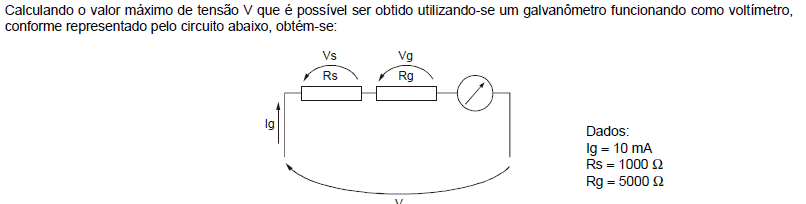

Segue abaixo

• A.

  10 V.

• B.

  40 V.

• C.

  50 V.

• D.

  60 V.

• E.

  600 V.

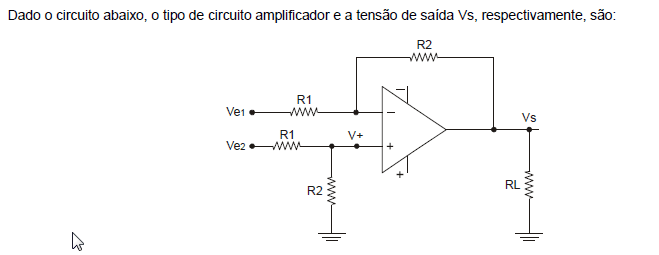

segue abaixo

• A.

  Subtrator e Vs = R1/R2 (Ve2 − Ve1).

• B.

  Somador e Vs = R2/R1 (Ve1 − Ve2).

• C.

  Subtrator e Vs = R2/R1 (Ve2 − Ve1).

• D.

  Integrador e Vs = −R2/R1 (Ve1 + Ve2).

• E.

  Comparador e Vs = −R2/R1 (Ve2 + Ve1).

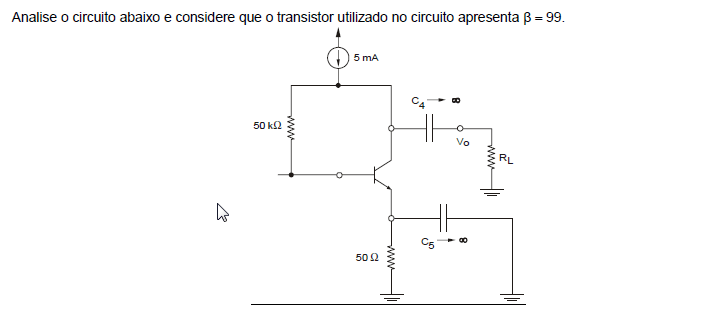

O valor da corrente de coletor é igual a

• A.

  0,495 mA.

• B.

  4,95 mA.

• C.

  4,95 ìA.

• D.

  49,5 ìA.

• E.

  49,5 mA.

Utilizando as propriedades da álgebra Booleana, a simplificação da expressão dada corresponde a:

• A.

  S = ABC

• B.

  S = B + AC

• C.

  S = B + AC

• D.

  S = B + ABC

• E.

  S = A B + AB + ABC
