Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

Tem-se um amplificador de áudio de dois estágios. O estágio pré-amplificador tem ganho de potência de 20 dB e o estágio de saída tem ganho de potência de 50 dB. Sendo a potência de saída igual a 600 W (rms), a potência do sinal de entrada, em dBm, vale

• A.

  26 dB

• B.

  −24,0

• C.

  −32,6

• D.

  18 dB

• E.

  −12,2

Apresenta duas das sete camadas pertencentes ao modelo de arquitetura OSI – Open System Interconection – para redes de comunicação de dados:

• A.

  apresentação e inicialização.

• B.

  enlace e sincronização.

• C.

  física e armazenamento.

• D.

  rede e enlace.

• E.

  aplicação e inicialização.

As cores do par número 08 são

• A.

  amarelo e cinza.

• B.

  preto e verde.

• C.

  vermelho e laranja.

• D.

  vermelho e verde.

• E.

  branco e verde.

Em um sistema CFTV, a tecnologia que permite a instalação de câmeras IP em qualquer localidade de uma infraestrutura de cabeamento estruturado denomina-se

• A.

  Network Attached Storage.

• B.

  Plug and Play.

• C.

  Storage Area Network.

• D.

  Ballun.

• E.

  Common Equipment Room.

Está representado por blocos lógicos em:

• A.



• B.



• C.



• D.



• E.



O transdutor que converte variação de temperatura em variação de tensão é o

• A.

  termopar.

• B.

  PTC.

• C.

  pressostato.

• D.

  sensor capacitivo.

• E.

  NTC.

Determinado computador ao ser ligado sempre apresenta data e hora incorretas. Uma ação correta para reparar o problema é

• A.

  reinstalar o sistema operacional.

• B.

  substituir a bateria da BIOS por uma nova.

• C.

  limpar os contatos dos pentes de memória.

• D.

  resetar a BIOS.

• E.

  substituir a placa controladora de relógio.

Em relação a sistemas supervisórios, é INCORRETO afirmar:

• A.

  Existem sistemas supervisórios que apresentam um tipo de vídeo conjugado com um sistema de entrada de dados, que recebe o nome de touch screen. Nesse sistema, a tela mostra previamente várias opções de operação e o usuário, para acessá-las, deve tocar a região da tela demarcada para cada uma delas.

• B.

  Os controladores lógicos programáveis mais modernos, na maioria das vezes, são equipamentos disponibilizados em módulos, ou seja, cada configuração pode ser montada pelo usuário de acordo com sua necessidade.

• C.

  Classificam-se as redes quanto ao tipo de equipamento a ela ligado e aos dados que ela transporta; é o caso da rede corporativa, assim chamada, porque a ela encontram-se ligados controladores lógicos onde trafegam dados no formato de bits.

• D.

  Em relação aos Níveis de Redes Industriais, pode-se dizer que o mais baixo é o nível de controles discretos, ou seja, contatores, sensores, blocos de I/O.

• E.

  O número máximo de nós de uma rede PROFIBUS está limitado a 127 no total e a 32 em cada segmento. A limitação de 32 está relacionada ao padrão RS-485 e o número 127 ao endereçamento lógico do protocolo.

Considere os itens abaixo.
I. Faixa de radiofrequências de 30 MHz até 300 MHz: é empregada na propagação de sinais de televisão (canais 2 ao 13) e
rádiodifusão comercial FM.
II. Faixa de radiofrequências de 3 GHz até 30 GHz: é empregada nas comunicações por satélites.
III. Faixa de radiofrequências de 300 MHz até 3 GHz: é empregada na propagação de sinais de televisão e de canais em
HDTV (canais 14 ao 69), em rádio e transceptores.
As faixas de radiofrequências apresentadas em I, II e III são conhecidas, respectivamente, por

• A.

  UHF, SHF e VHF.

• B.

  VHF, UHF e SHF.

• C.

  SHF, UHF e VHF.

• D.

  UHF, VHF e SHF.

• E.

  VHF, SHF e UHF.

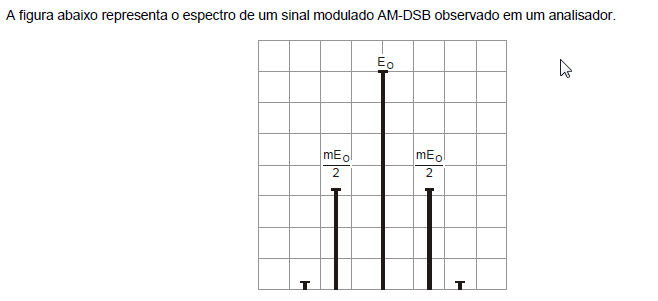

Para esse sinal, tem-se o índice de modulação aproximadamente igual a

• A.

  0,40.

• B.

  0,64.

• C.

  0,70.

• D.

  0,91.

• E.

  1,00.
