Questões de Engenharia Mecânica do ano 2007

Considerando que um eixo precise ser acoplado em uma bucha de acordo com as dimensões nominais e tolerâncias indicadas na figura acima, julgue os itens subseqüentes, acerca do ajuste entre as referidas peças.

Se o valor de a menos d for maior que o valor de b menos c, o ajuste será com interferência.

• C. Certo
• E. Errado

Considerando que um eixo precise ser acoplado em uma bucha de acordo com as dimensões nominais e tolerâncias indicadas na figura acima, julgue os itens subseqüentes, acerca do ajuste entre as referidas peças.

Se d for maior que b, o ajuste será incerto.

• C. Certo
• E. Errado

Considerando que um eixo precise ser acoplado em uma bucha de acordo com as dimensões nominais e tolerâncias indicadas na figura acima, julgue os itens subseqüentes, acerca do ajuste entre as referidas peças.

Somente as dimensões efetivas das peças garantirão se o ajuste será com folga ou interferência.

• C. Certo
• E. Errado

Um tanque de armazenamento de óleo será adquirido por uma companhia produtora de petróleo. Foi elaborada a especificação técnica contendo as características necessárias para a fabricação do tanque, bem como as diretrizes para o seu fornecimento. Nessa especificação técnica, foi determinado o transcrito abaixo como exigência para a fabricação do tanque. O tanque de armazenamento de óleo deverá ser do tipo cilíndrico vertical, fixo, com teto cônico. Deverá possuir: conexões para entrada, saída e dreno de óleo, torneira para retirada de amostra de óleo, bocas de visita no costado e no teto, conexão de aeração dotada de desumidificador com sílica gel, conexão no teto para instalação de chave de nível e os respectivos relés de nível para anunciação de nível alto e baixo, visores de nível e respectivas conexões, escada e terminal de aterramento elétrico. A capacidade do tanque de armazenamento deverá ser de 6 m³, sem contar o teto cônico. O tanque deverá ser projetado e fabricado para a pressão atmosférica de acordo com os requisitos da norma ABNT NBR 7821 – Tanques Soldados para Armazenamento de Petróleo e Derivados; o material do fundo, do teto e da parte cilíndrica deverá ser chapa de aço ASTM A 283 de grau C, com a espessura não inferior a 9,52 mm. As conexões de entrada, saída, dreno e de aeração do tanque de armazenamento deverão ser flangeadas, conforme ANSI B 16.5, face com ressalto. O tanque de armazenamento deverá ser fornecido com visor de nível de vidro temperado com régua de indicação de inox ou latão. No bocal previsto no teto do tanque deverá haver uma chave de nível de topo instalada.

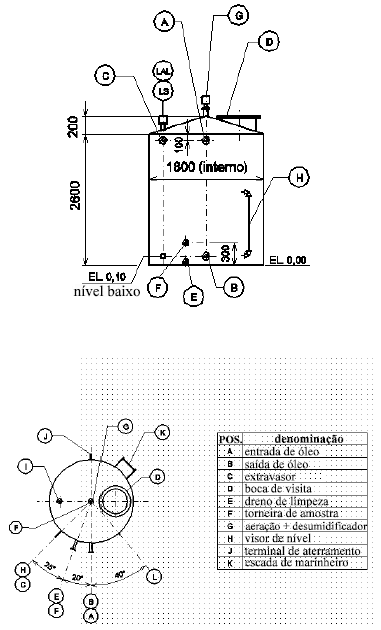

Durante processo de compra, um fabricante enviou o desenho abaixo para aprovação, na expectativa de ganhar o fornecimento do tanque.

Todas as dimensões do desenho estão em milímetros e as elevações, em metros. O fabricante também inform

O volume útil do tanque apresentado no desenho é superior à capacidade especificada.

• C. Certo
• E. Errado

Um tanque de armazenamento de óleo será adquirido por uma companhia produtora de petróleo. Foi elaborada a especificação técnica contendo as características necessárias para a fabricação do tanque, bem como as diretrizes para o seu fornecimento. Nessa especificação técnica, foi determinado o transcrito abaixo como exigência para a fabricação do tanque. O tanque de armazenamento de óleo deverá ser do tipo cilíndrico vertical, fixo, com teto cônico. Deverá possuir: conexões para entrada, saída e dreno de óleo, torneira para retirada de amostra de óleo, bocas de visita no costado e no teto, conexão de aeração dotada de desumidificador com sílica gel, conexão no teto para instalação de chave de nível e os respectivos relés de nível para anunciação de nível alto e baixo, visores de nível e respectivas conexões, escada e terminal de aterramento elétrico. A capacidade do tanque de armazenamento deverá ser de 6 m³, sem contar o teto cônico. O tanque deverá ser projetado e fabricado para a pressão atmosférica de acordo com os requisitos da norma ABNT NBR 7821 – Tanques Soldados para Armazenamento de Petróleo e Derivados; o material do fundo, do teto e da parte cilíndrica deverá ser chapa de aço ASTM A 283 de grau C, com a espessura não inferior a 9,52 mm. As conexões de entrada, saída, dreno e de aeração do tanque de armazenamento deverão ser flangeadas, conforme ANSI B 16.5, face com ressalto. O tanque de armazenamento deverá ser fornecido com visor de nível de vidro temperado com régua de indicação de inox ou latão. No bocal previsto no teto do tanque deverá haver uma chave de nível de topo instalada.

Durante processo de compra, um fabricante enviou o desenho abaixo para aprovação, na expectativa de ganhar o fornecimento do tanque.

Todas as dimensões do desenho estão em milímetros e as elevações, em metros. O fabricante também inform

A quantidade de alarmes da chave de nível atende à especificação técnica.

• C. Certo
• E. Errado

Um tanque de armazenamento de óleo será adquirido por uma companhia produtora de petróleo. Foi elaborada a especificação técnica contendo as características necessárias para a fabricação do tanque, bem como as diretrizes para o seu fornecimento. Nessa especificação técnica, foi determinado o transcrito abaixo como exigência para a fabricação do tanque. O tanque de armazenamento de óleo deverá ser do tipo cilíndrico vertical, fixo, com teto cônico. Deverá possuir: conexões para entrada, saída e dreno de óleo, torneira para retirada de amostra de óleo, bocas de visita no costado e no teto, conexão de aeração dotada de desumidificador com sílica gel, conexão no teto para instalação de chave de nível e os respectivos relés de nível para anunciação de nível alto e baixo, visores de nível e respectivas conexões, escada e terminal de aterramento elétrico. A capacidade do tanque de armazenamento deverá ser de 6 m³, sem contar o teto cônico. O tanque deverá ser projetado e fabricado para a pressão atmosférica de acordo com os requisitos da norma ABNT NBR 7821 – Tanques Soldados para Armazenamento de Petróleo e Derivados; o material do fundo, do teto e da parte cilíndrica deverá ser chapa de aço ASTM A 283 de grau C, com a espessura não inferior a 9,52 mm. As conexões de entrada, saída, dreno e de aeração do tanque de armazenamento deverão ser flangeadas, conforme ANSI B 16.5, face com ressalto. O tanque de armazenamento deverá ser fornecido com visor de nível de vidro temperado com régua de indicação de inox ou latão. No bocal previsto no teto do tanque deverá haver uma chave de nível de topo instalada.

Durante processo de compra, um fabricante enviou o desenho abaixo para aprovação, na expectativa de ganhar o fornecimento do tanque.

Todas as dimensões do desenho estão em milímetros e as elevações, em metros. O fabricante também inform

O desenho de planta não está coerente com o desenho de corte.

• C. Certo
• E. Errado

Um tanque de armazenamento de óleo será adquirido por uma companhia produtora de petróleo. Foi elaborada a especificação técnica contendo as características necessárias para a fabricação do tanque, bem como as diretrizes para o seu fornecimento. Nessa especificação técnica, foi determinado o transcrito abaixo como exigência para a fabricação do tanque. O tanque de armazenamento de óleo deverá ser do tipo cilíndrico vertical, fixo, com teto cônico. Deverá possuir: conexões para entrada, saída e dreno de óleo, torneira para retirada de amostra de óleo, bocas de visita no costado e no teto, conexão de aeração dotada de desumidificador com sílica gel, conexão no teto para instalação de chave de nível e os respectivos relés de nível para anunciação de nível alto e baixo, visores de nível e respectivas conexões, escada e terminal de aterramento elétrico. A capacidade do tanque de armazenamento deverá ser de 6 m³, sem contar o teto cônico. O tanque deverá ser projetado e fabricado para a pressão atmosférica de acordo com os requisitos da norma ABNT NBR 7821 – Tanques Soldados para Armazenamento de Petróleo e Derivados; o material do fundo, do teto e da parte cilíndrica deverá ser chapa de aço ASTM A 283 de grau C, com a espessura não inferior a 9,52 mm. As conexões de entrada, saída, dreno e de aeração do tanque de armazenamento deverão ser flangeadas, conforme ANSI B 16.5, face com ressalto. O tanque de armazenamento deverá ser fornecido com visor de nível de vidro temperado com régua de indicação de inox ou latão. No bocal previsto no teto do tanque deverá haver uma chave de nível de topo instalada.

Durante processo de compra, um fabricante enviou o desenho abaixo para aprovação, na expectativa de ganhar o fornecimento do tanque.

Todas as dimensões do desenho estão em milímetros e as elevações, em metros. O fabricante também inform

O aço usado pelo fabricante atende à exigência da especificação técnica, pois o ASTM A-36 possui as mesmas propriedades que o ASTM A-283.

• C. Certo
• E. Errado

Um tanque de armazenamento de óleo será adquirido por uma companhia produtora de petróleo. Foi elaborada a especificação técnica contendo as características necessárias para a fabricação do tanque, bem como as diretrizes para o seu fornecimento. Nessa especificação técnica, foi determinado o transcrito abaixo como exigência para a fabricação do tanque. O tanque de armazenamento de óleo deverá ser do tipo cilíndrico vertical, fixo, com teto cônico. Deverá possuir: conexões para entrada, saída e dreno de óleo, torneira para retirada de amostra de óleo, bocas de visita no costado e no teto, conexão de aeração dotada de desumidificador com sílica gel, conexão no teto para instalação de chave de nível e os respectivos relés de nível para anunciação de nível alto e baixo, visores de nível e respectivas conexões, escada e terminal de aterramento elétrico. A capacidade do tanque de armazenamento deverá ser de 6 m³, sem contar o teto cônico. O tanque deverá ser projetado e fabricado para a pressão atmosférica de acordo com os requisitos da norma ABNT NBR 7821 – Tanques Soldados para Armazenamento de Petróleo e Derivados; o material do fundo, do teto e da parte cilíndrica deverá ser chapa de aço ASTM A 283 de grau C, com a espessura não inferior a 9,52 mm. As conexões de entrada, saída, dreno e de aeração do tanque de armazenamento deverão ser flangeadas, conforme ANSI B 16.5, face com ressalto. O tanque de armazenamento deverá ser fornecido com visor de nível de vidro temperado com régua de indicação de inox ou latão. No bocal previsto no teto do tanque deverá haver uma chave de nível de topo instalada.

Durante processo de compra, um fabricante enviou o desenho abaixo para aprovação, na expectativa de ganhar o fornecimento do tanque.

Todas as dimensões do desenho estão em milímetros e as elevações, em metros. O fabricante também inform

Pela norma ASTM, aço de grau C possui mais carbono do que aço de grau B.

• C. Certo
• E. Errado

Um tanque de armazenamento de óleo será adquirido por uma companhia produtora de petróleo. Foi elaborada a especificação técnica contendo as características necessárias para a fabricação do tanque, bem como as diretrizes para o seu fornecimento. Nessa especificação técnica, foi determinado o transcrito abaixo como exigência para a fabricação do tanque. O tanque de armazenamento de óleo deverá ser do tipo cilíndrico vertical, fixo, com teto cônico. Deverá possuir: conexões para entrada, saída e dreno de óleo, torneira para retirada de amostra de óleo, bocas de visita no costado e no teto, conexão de aeração dotada de desumidificador com sílica gel, conexão no teto para instalação de chave de nível e os respectivos relés de nível para anunciação de nível alto e baixo, visores de nível e respectivas conexões, escada e terminal de aterramento elétrico. A capacidade do tanque de armazenamento deverá ser de 6 m³, sem contar o teto cônico. O tanque deverá ser projetado e fabricado para a pressão atmosférica de acordo com os requisitos da norma ABNT NBR 7821 – Tanques Soldados para Armazenamento de Petróleo e Derivados; o material do fundo, do teto e da parte cilíndrica deverá ser chapa de aço ASTM A 283 de grau C, com a espessura não inferior a 9,52 mm. As conexões de entrada, saída, dreno e de aeração do tanque de armazenamento deverão ser flangeadas, conforme ANSI B 16.5, face com ressalto. O tanque de armazenamento deverá ser fornecido com visor de nível de vidro temperado com régua de indicação de inox ou latão. No bocal previsto no teto do tanque deverá haver uma chave de nível de topo instalada.

Durante processo de compra, um fabricante enviou o desenho abaixo para aprovação, na expectativa de ganhar o fornecimento do tanque.

Todas as dimensões do desenho estão em milímetros e as elevações, em metros. O fabricante também inform

A espessura da chapa proposta atende à especificação técnica.

• C. Certo
• E. Errado

Purgadores de vapor são dispositivos automáticos que separam e eliminam o condensado das linhas de vapor e dos aparelhos de aquecimento. Quanto à utilização desses dispositivos, julgue os itens a seguir.

A descarga do purgador deve, necessariamente, ser feita em uma linha de condensado fechada.

• C. Certo
• E. Errado
