Questões de Engenharia Mecânica do ano 2007

Com relação aos processos de soldagem, julgue os itens que se seguem.

O jato de plasma, responsável pela penetração do cordão de solda na soldagem a arco elétrico, é um efeito magnético associado às forças de Lorentz.

• C. Certo
• E. Errado

Com relação aos processos de soldagem, julgue os itens que se seguem.

O crescimento epitaxial é o responsável pela anisotropia da zona fundida, após a solidificação da poça de fusão

• C. Certo
• E. Errado

Com relação aos processos de soldagem, julgue os itens que se seguem.

Uma das causas das trincas de solidificação é o surgimento de tensões residuais em juntas com alto grau de restrição

• C. Certo
• E. Errado

Com relação aos processos de soldagem, julgue os itens que se seguem.

Na soldagem a arco submerso, o operador deve estar protegido contra a radiação emitida pelo arco.

• C. Certo
• E. Errado

A esteira montada em um tambor de diâmetro igual a 50 mm, deverá apresentar uma velocidade periférica de 0,8 m/s.

Considerando que será acionada por um sistema de transmissão de polias, conforme figura, a rotação em rpm do eixo I será de

• A.

  625

• B.

  1 220

• C.

  2 000

• D.

  3 200

• E.

  4 000

No esquema de transmissão abaixo, os eixos I e III estão alinhados.

A relação de transmissão do par de engrenagens 1 e 2 é igual a 2,0. Admitindo o mesmo módulo para todas as engrenagens e, sabendo-se que z₁ = 1,5 z₃ (z = número de dentes), a relação do par de engrenagens 3 e 4 será igual a

• A.

  1,5

• B.

  2,0

• C.

  3,5

• D.

  4,0

• E.

  6,0

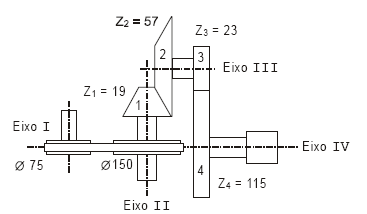

Um motor de rotação igual a 1785 rpm e 10 CV de potência acoplado ao eixo I, é usado no acionamento do redutor abaixo.

Desconsiderando as perdas do sistema, pode-se afirmar que

• A.

  a rotação do eixo IV é de 59 rpm.

• B.

  o torque no eixo IV é de 4 kgf.m.

• C.

  a relação de transmissão entre as polias é 0,5.

• D.

  a relação de transmissão total é 10.

• E.

  a relação de transmissão entre as engrenagens 1 e 2 é

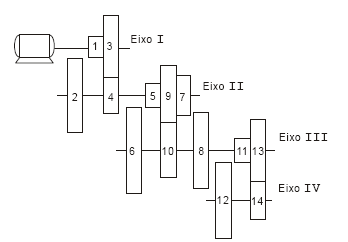

O esquema abaixo representa a cadeia cinemática planificada de uma caixa de engrenagens.

Essa cadeia apresenta

• A.

  cinco rotações no eixo III.

• B.

  doze rotações no eixo IV.

• C.

  a menor rotação, quando engatados os pares de engrenagens: 3 × 4, 9 × 10 e 13 × 14.

• D.

  D) o menor torque, quando engatados os pares de engrenagens: 1 × 2, 5 × 6 e 11 × 12.

• E.

  todas as engrenagens com mesmo módulo.

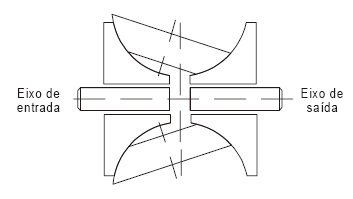

No mecanismo de transmissão de variação contínua – CVT semi-toroidal, a variação da relação é obtida através da alteração do ângulo de trabalho dos rolamentos.

Dada a rotação no eixo de entrada, na forma como se apresenta na figura, tem-se no eixo de saída

• A.

  aumento do torque.

• B.

  redução da rotação.

• C.

  ampliação da rotação.

• D.

  diminuição da velocidade.

• E.

  o mesmo sentido de rotação.

Segundo a ABNT, a classificação de um ferro fundido nodular é designada por duas letras seguidas de 5 algarismos, como, por exemplo, FE46015. Os dois últimos dígitos representam a

• A.

  resistência à tração em MPa.

• B.

  porcentagem de carbono no ferro.

• C.

  resistência à tração em kgf/mm².

• D.

  porcentagem de alongamento.

• E.

  qualidade do ferro.
