Questões de Engenharia Mecânica do ano 2007

Aços ligas empregados em ferramentas de corte, entre outras propriedades, é necessário que apresentem alta tenacidade, temperabilidade e resistência à fadiga e abrasão. Estas propriedades são conferidas ao aço através do elemento liga

• A.

  enxofre.

• B.

  níquel.

• C.

  cromo.

• D.

  carbono.

• E.

  vanádio.

Aços submetidos ao tratamento termoquímico denominado cementação, têm como principal característica apresentar baixo teor de carbono, até 0,25%, podendo ou não conter elemento liga. Um exemplo de aço que atende esta característica é o aço ABNT

• A.

  0125

• B.

  1060

• C.

  4320

• D.

  5102

• E.

  9240

Em um processo de soldagem oxiacetilênica, a chama neutra, caracterizada por penacho longo, dardo branco, brilhante e arredondado é recomendada na soldagem do

• A.

  bronze.

• B.

  alumínio.

• C.

  ferro fundido.

• D.

  chumbo.

• E.

  cobre e suas ligas.

Os eletrodos revestidos são constituídos por uma alma metálica cercada por um revestimento composto de matérias orgânicas e/ou minerais de dosagem bem definida. O revestimento rutílico, por exemplo, se caracteriza por ter alto teor de

• A.

  carbonato de cálcio.

• B.

  material orgânico.

• C.

  óxido de ferro.

• D.

  óxido de titânio.

• E.

  enxofre.

O controle de profundidade da camada de cementação em peças seriadas, através de ensaios não destrutivos, é realizado pelo método de

• A.

  partículas magnéticas.

• B.

  correntes parasitas.

• C.

  líquidos penetrantes.

• D.

  Charpy.

• E.

  Rockwell.

A deformação plástica, observada em ensaios de tração de diversos metais,

• A.

  é um deslizamento na fronteira dos grãos do material.

• B.

  é mais freqüente em materiais de estrutura hexagonal compacta.

• C.

  é um fenômeno típico de materiais frágeis.

• D.

  provoca arredondamento dos grãos de materiais.

• E.

  ocorre devido aos defeitos da estrutura cristalina.

Interpretação difícil ou falha, pode ocorrer em exame radiográfico utilizado na inspeção de soldas. Facilmente radiografável, porém, é a junção

• A.



• B.



• C.



• D.



• E.

Observe a seqüência indicada, no desenho abaixo.

Tendo sido o software autocad selecionado para a execução do desenho, os comandos utilizados para a obtenção dos círculos 2 - 3 e 4 - 5 foram, respectivamente,

• A.

  Mirror e Array (P).

• B.

  Offset e Mirror.

• C.

  Copy e Arc.

• D.

  Array (R) e Array (P).

• E.

  Copy, Copy e Rotate.

A construção do arco RB do desenho é possível através do comando e opção dados, respectivamente, por

• A.

  Circle, tan-tan-tan.

• B.

  Circle, tan-tan-radius.

• C.

  Circle, center-radius.

• D.

  Arc, start-center-end.

• E.

  Arc, 3 points.

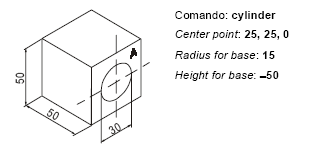

Observe a figura e a seqüência de comandos utilizados para a representação, em 3D, do furo centrado e passante no cubo.

Nessas condições, o sistema de coordenadas cúbicas UCS, opção 3 points, deverá ser posicionado na face A conforme a alternativa

• A.



• B.



• C.



• D.



• E.
