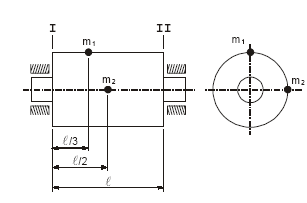

O rotor sólido da figura, apresentado nas vistas frontal e lateral esquerda, se encontra desbalanceado de 6 unidades de massa em m1 e de 6 unidades em m2.
Pretende-se balancear o rotor com a adição de uma única massa em cada um dos planos laterais. Para tanto, no plano I deve-se colocar uma massa
- A.
no eixo das abscissas.
- B.
de 3,6 unidades.
- C.
no 1º quadrante.
- D.
no 4º quadrante.
- E.
de 5 unidades.

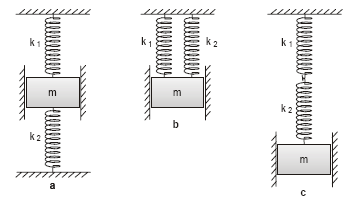

Considere os sistemas montados na figura onde uma massa m é suspensa por duas molas k1 e k2 de três maneiras diferentes.
A freqüência natural do caso a é
- A.
igual ao b.
- B.
igual ao c.
- C.
o dobro de b.
- D.
o dobro de c.
- E.
metade de b.
Um medidor de vazão, cujo princípio de funcionamento baseie-se em área variável (perda de carga constante), deverá ser previsto em uma tubulação de transporte de materiais. Neste caso, deverá se optar por um
- A.
vertedor.
- B.
tubo de Venturi.
- C.
rotâmetro.
- D.
cotovelo especial.
- E.
pistão flutuante.
Para registrar variações de força, pressão, temperatura ou qualquer outra grandeza física que provoque deformação em sólidos, pode-se utilizar um dispositivo denominado strain-gage, cujo princípio de funcionamento baseia-se na variação da
- A.
massa específica.
- B.
tensão elétrica.
- C.
freqüência de vibração.
- D.
resistência elétrica.
- E.
razão entre comprimento e seção transversal.

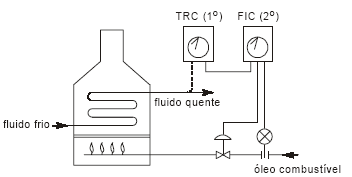

No sistema de aquecimento representado na figura, a variável controlada é a temperatura do fluido quente. Como o efeito de outras variáveis aparece com muito atraso na variável controlada, adotou-se um controle em cascata com dois reguladores.
O regulador secundário, FIC 2°, tem como função tomar o impulso
- A.
do nível.
- B.
da pressão.
- C.
da vazão.
- D.
da temperatura.
- E.
da viscosidade.

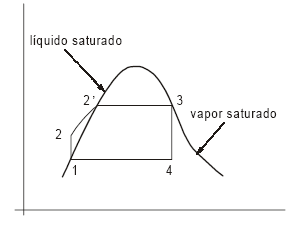

Uma unidade motora simples a vapor opera segundo o diagrama temperatura-entropia representado abaixo.
Como se trata de um ciclo ideal, no processo
- A.
1 – 2 há um bombeamento adiabático.
- B.
3 – 4 há uma troca de calor à pressão consta nte.
- C.
4 – 1 o fluído de trabalho passa por um evaporador.
- D.
2 – 3 há uma mudança de estado de vapor para líquido.
- E.
1 – 2 o gás sofre uma compressão adiabática.
Um recinto deve receber ar condicionado nas condições do ponto C da carta psicométrica esquematizada abaixo.
O ar exterior é captado nas condições do ponto A e passa por estágio intermediário representado pelo ponto B. Este ponto indica que
- A.
aumentou a umidade específica do ar.
- B.
o ar atingiu o ponto de orvalho.
- C.
aumentou a temperatura de bulbo úmido do ar.
- D.
o ar sofreu um esfriamento evaporativo.
- E.
D) o ar sofreu um esfriamento evaporativo. (E) o ar manteve a umidade relativa constante.
A figura abaixo ilustra a distribuição de temperaturas que ocorre nos dois fluídos, num trocador de calor simples do tipo tubo e carcaça.
Pelo fato da temperatura do fluído quente manter-se constante trata-se, evidentemente, de um
- A.
trocador misto.
- B.
evaporador.
- C.
trocador de correntes paralelas.
- D.
trocador de correntes opostas.
- E.
condensador.

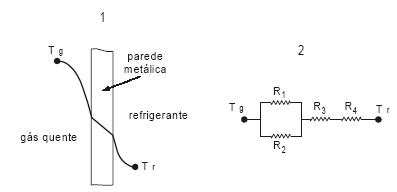

A distribuição de temperaturas e o circuito térmico para a transmissão de calor de um gás quente para um refrigerante estão esquematizados, respectivamente, nas figuras 1 e 2.
Pode-se afirmar corretamente que
- A.
se observa que a vazão do fluido refrigerante é menor que a do gás quente.
- B.
R3 representa o fluxo de calor por radiação na parede metálica.
- C.
as resistências em paralelo representam os fluxos de calor nos dois lados da parede metálica.
- D.
o fluxo de calor por radiação foi desprezado no lado frio.
- E.
se observa que a menor resistência é a da parede.
O comportamento de um gás num compressor de êmbolo é representado abaixo no diagrama teórico pressão-volume.
O rendimento volumétrico, definido pela relação entre o volume realmente aspirado e o volume correspondente ao curso do pistão é dado pela expressão
- A.
- B.
- C.
- D.
- E.
