Questões de Engenharia Mecânica do ano 2013

Numa operação de desbaste em torneamento cilíndrico, a velocidade de corte é igual a 30 m/min. O diâmetro da peça usinada igual a 30 mm. Dentre as velocidades disponíveis para rotação da placa do torno, qual deverá ser usada?

• A.

  1 000 rpm.

• B.

  800 rpm.

• C.

  300 rpm.

• D.

  500 rpm.

• E.

  1 200 rpm.

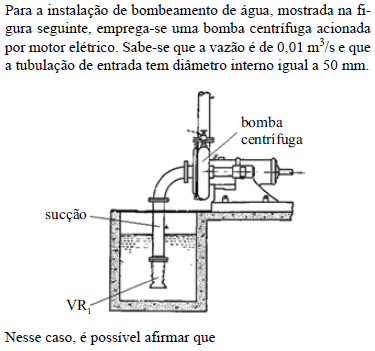

• A.

  não há perdas de carga, pois a vazão é muito pequena.

• B.

  há somente perda de carga distribuída nos trechos retilíneos de tubulação.

• C.

  há apenas perda de carga localizada na válvula de retenção VR₁, no início da tubulação de sucção.

• D.

  há perdas de carga distribuídas nos trechos retilíneos de tubos e há também perdas de carga localizadas nas mudanças de direção, válvulas e mudanças de seção.

• E.

  como há uma bomba centrífuga, não é preciso se preocupar com eventuais perdas de carga.

Uma aeronave se desloca em voo supersônico com velocidade igual a Mach 1,25. Um observador ouve o ruído da aeronave 3,0 s após a passagem desta sobre a sua vertical. Admitindo que a temperatura da atmosfera é uniforme e é igual a 5 ºC e que a velocidade do som nessas condições vale 334 m/s, pode-se dizer que a aeronave está na seguinte altitude:

• A.

  67 m.

• B.

  212 m.

• C.

  3 467 m.

• D.

  2 509 m.

• E.

  1 670 m.

Um óleo com viscosidade dinâmica igual a 0,5 Ns/m² e densidade igual a 800 kg/m³ escoa num duto de seção circular de diâmetro igual a 100 mm.

Qual a vazão num trecho retilíneo e horizontal de tubulação, com 20 m de comprimento, sabendo que a diferença de pressão nesse trecho é igual a 128 kPa?

• A.

  1,6 × 10^–2 m³/s.

• B.

  3,1 × 10^–2 m³/s.

• C.

  0,2 × 10^–2 m³/s.

• D.

  4,1 × 10^–2 m³/s.

• E.

  8,3 × 10^–2 m³/s.

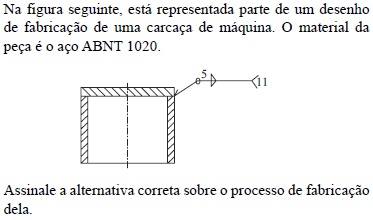

• A.

  União por soldagem a laser com cordão de solda com 5 mm de extensão no interior da peça.

• B.

  União por soldagem a arco elétrico com cordão de solda ao longo de toda a circunferência, tanto no exterior quanto no interior da peça.

• C.

  União por soldagem a arco elétrico com cordão de solda ao longo de toda a circunferência, apenas no exterior da peça.

• D.

  União por soldagem a laser com cordão de solda de comprimento ao longo de toda a circunferência, apenas no exterior da peça.

• E.

  União por soldagem a laser com cordão de solda de comprimento ao longo de toda a circunferência, tanto no exterior quanto no interior da peça.

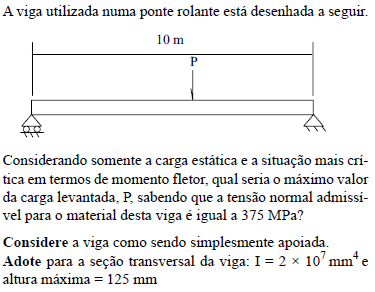

• A.

  48 kN.

• B.

  20 kN.

• C.

  96 kN.

• D.

  80 kN.

• E.

  160 kN.

Ar a 400 oC e sob pressão igual a 0,70 MPa é expandido isoentropicamente a partir de um tanque até que sua velocidade seja igual a 200 m/s. Determine a temperatura e o número de Mach para a condição de alta velocidade.

Dados: Cp = 1 000 J/kg K; γ = 1,4; R = 287 J/kg K

• A.

  380 ºC; 0,65.

• B.

  380 ºC; 0,39.

• C.

  255 ºC; 0,16.

• D.

  855 ºC; 0,72.

• E.

  380 ºC; 1,66.

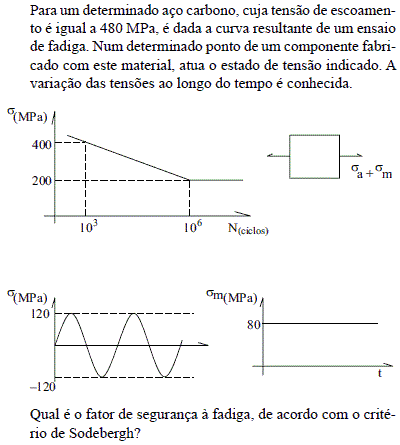

• A.

  6,00.

• B.

  3,54.

• C.

  1,67.

• D.

  1,30.

• E.

  2,58.

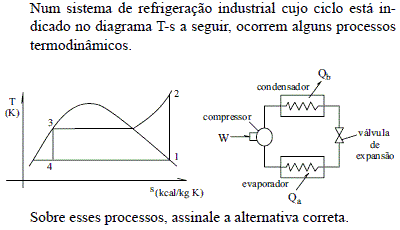

• A.

  No diagrama T-s, o processo 1-2 corresponde a uma expansão isoentrópica, e esta ocorre no compressor.

• B.

  No diagrama T-s, o processo 2-3 corresponde a uma troca de calor no condensador onde o fluido de trabalho rejeita calor.

• C.

  No diagrama T-s, o trecho 4-1 corresponde a uma troca de calor no condensador onde o fluido de trabalho rejeita calor.

• D.

  No diagrama T-s, o trecho 3-4 corresponde a uma compressão isoentrópica, e esta ocorre no compressor.

• E.

  Segundo o diagrama T-s, o estado do fluido de trabalho no ponto 3 é o de vapor saturado seco. Este é o estado do fluido de trabalho na saída da válvula de expansão.

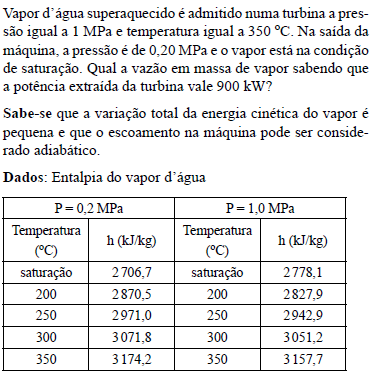

• A.

  15,0 kg/s.

• B.

  4,6 kg/s.

• C.

  1,0 kg/s.

• D.

  25 kg/s.

• E.

  2,0 kg/s.
