Questões de Engenharia Mecânica do ano 2013

O termo manutenção preventiva refere-se

• A.

  ao conjunto de ações de monitoramento de possíveis defeitos que possam ocorrer com o equipamento em uso.

• B.

  ao conjunto de ações que visam monitorar e sanar posteriormente possíveis defeitos que venham a ocorrer com o equipamento em uso.

• C.

  à substituição antecipada de componentes críticos de equipamentos em uso.

• D.

  apenas ao monitoramento de alguns componentes de um equipamento.

• E.

  ao conjunto de ações que visam sanar defeitos que ocorrem com o equipamento em uso.

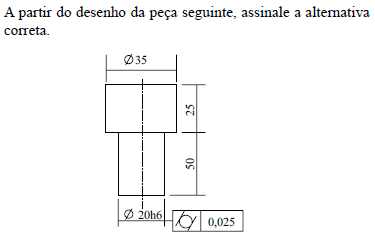

• A.

  A cota 20h6 refere-se a um ajuste com folga.

• B.

  Há uma indicação de tolerância geométrica de forma (cilindricidade) e tolerância dimensional para o diâmetro menor.

• C.

  Todas as medidas têm a mesma tolerância dimensional.

• D.

  Há uma indicação de tolerância geométrica de posição (concentricidade) para os dois diâmetros.

• E.

  Há uma indicação de rugosidade igual a 0,025 mm e ajuste com folga para o diâmetro menor.

Para um determinado componente estrutural, o resultado de um teste de fadiga mostra que para uma tensão de 250 MPa (tensão normal alternada) a vida do componente é de 106 ciclos. Para valores de tensão menores do que este, não se detectou falha por fadiga. Um componente idêntico ao testado foi usado por 20 000 ciclos sob tensão igual a 450 MPa (tensão normal alternada). Nessa condição, o ensaio de fadiga indica uma vida de 10⁵ ciclos. A quantos ciclos resiste o componente se a tensão for agora de 250 MPa?

• A.

  10⁶ ciclos.

• B.

  20 000 ciclos.

• C.

  1 ciclo (ruptura imediata quando usado sob o novo carregamento).

• D.

  4,5 × 10⁴ ciclos.

• E.

  8,0 × 10⁵ ciclos.

Uma placa de aço faz parte de uma máquina que é operada sob temperatura inferior à da transição dúctil-frágil do material. A placa possui 30 mm de espessura e 12 metros de largura. No centro da placa, há uma trinca com 80/p mm de comprimento na direção transversal da placa. Sabe-se que o valor nominal da tensão normal, na direção longitudinal, de projeto da placa é igual a 100 MPa. Qual é o fator de segurança para o componente, sabendo-se que o limite de escoamento do material é igual a 200 MPa e a tenacidade da fratura vale 25 MPa.m^1/2?

• A.

  5,32.

• B.

  1,25.

• C.

  2,56.

• D.

  2,00.

• E.

  5,56.

Um parafuso de movimento com rosca quadrada é usado num elevador de cargas cuja capacidade vale 100 kgf, sendo esta carga suportada diretamente pelo parafuso. O coeficiente de atrito na rosca do parafuso é igual a 0,1, e a rosca possui passo igual a 3 mm e duas entradas. O diâmetro médio da rosca é igual a 40 mm. Quais são, respectivamente, o torque para levantamento da carga e o rendimento do parafuso?

• A.

  187 kgf.mm; 50%.

• B.

  600 kgf.mm; 32%.

• C.

  297 kgf.mm; 32%.

• D.

  231 kgf.mm; 64%.

• E.

  297 kgf.mm; 16%.

Um tubo cujo diâmetro externo mede 50 mm é mantido a 200 ºC. Recobrindo o tubo, existe um revestimento cuja espessura vale 75 mm. A temperatura do exterior do tubo é a mesma do ar circundante. Sabe-se que a potência térmica transferida para um trecho de um metro de tubo é igual a 50πW. Qual a temperatura do exterior do tubo?

Dados: k_revestimento = 0,20W/m ºC; ln4 = 1,4

• A.

  35 ºC.

• B.

  52 ºC.

• C.

  25 ºC.

• D.

  58 ºC.

• E.

  78 ºC.

Uma pequena aeronave pesa 5 000 N e superfície alar é de 20 m². Se a velocidade de cruzeiro for igual a 50 m/s, qual é o valor do coeficiente de sustentação?

Dado: Densidade do Ar na condição de voo = 1,0 kg/m³

• A.

  0,14.

• B.

  0,20.

• C.

  0,98.

• D.

  0,50.

• E.

  0,34.

Uma flange de fechamento de janela de inspeção de um vaso, cuja pressão interna varia de 0,1 a 1,0 MPa, é mantida fechada e vedada por meio de uma junção por parafusos. A área sujeita a pressão é de 10 000 mm², e quatro parafusos idênticos e igualmente espaçados são usados para manter a tampa fechada e vedada. Os parafusos são apertados de modo que a pré-carga em cada um deles seja igual a 2 500 N. Esta pré-carga é suficiente para manter a tampa vedada quando a pressão máxima atuar no interior do vaso? Quanto varia a carga axial nos parafusos, F_p, em razão da variação da pressão no vaso?

Dados: rigidez de um parafuso 50 000 N/mm; rigidez das peças comprimidas na vizinhança do parafuso (incluindo anel de vedação) 150 000 N/mm

• A.



• B.



• C.



• D.



• E.

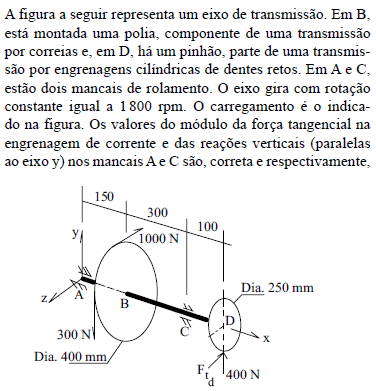

• A.

  2 240 N, 85 N, 170 N.

• B.

  700 N, 389 N, 289 N.

• C.

  1 120 N, 289 N, 389 N.

• D.

  350 N, 55 N, 200 N.

• E.

  1 120 N, 489 N, 389 N.

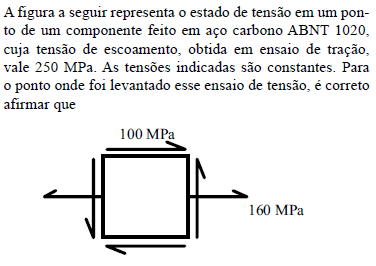

• A.

  ocorre escoamento.

• B.

  não ocorre escoamento.

• C.

  a peça rompe por fratura frágil.

• D.

  a peça escoa e falha em seguida por fadiga.

• E.

  a peça falha por fadiga.
