Questões de Engenharia Mecânica do ano 2013

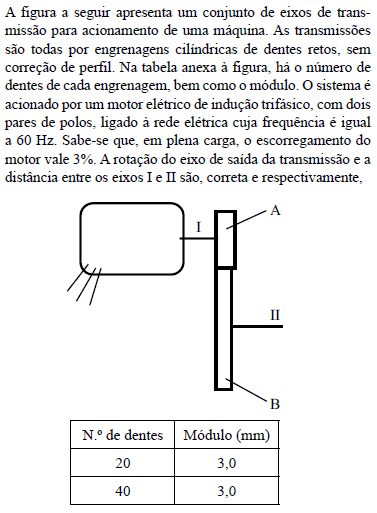

• A.

  1 746 rpm, 142,5 mm

• B.

  873 rpm, 90 mm

• C.

  466 rpm, 90 mm

• D.

  873 rpm, 300 mm

• E.

  1 746 rpm, 225 mm

Num laboratório de ensaios mecânicos, os conduítes de cabos elétricos são aparentes e fabricados em PVC (Poli-Cloreto de Vinila). Após alguns anos de uso do laboratório, percebeu-se que entre os apoios dos trechos de conduítes havia uma deformação – flecha – considerável. O fenômeno ocorrido com o material, que pode explicar o acontecido, é:

• A.

  fadiga.

• B.

  recuperação elástica.

• C.

  fluência.

• D.

  fragilização a frio.

• E.

  recristalização.

Na fabricação de um reator para uma indústria farmacêutica, utilizou-se o aço inoxidável AISI 304. As partes do reator foram soldadas. O equipamento foi transportado do fabricante até o cliente e, no desembarque, percebeu-se que, próximo às junções soldadas, havia pronunciados sinais de corrosão. O fenômeno que pode explicar o ocorrido é:

• A.

  reação do cromo com o níquel na liga de aço, retirando a propriedade antioxidante do material.

• B.

  fadiga térmica com precipitação de ferro.

• C.

  precipitação do níquel, retirando a propriedade antioxidante do material.

• D.

  precipitação do cromo, retirando a propriedade antioxidante do material.

• E.

  corrosão sob tensão (stress corrosion).

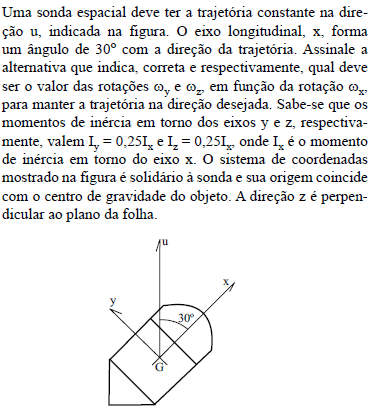

• A.



• B.



• C.



• D.



• E.

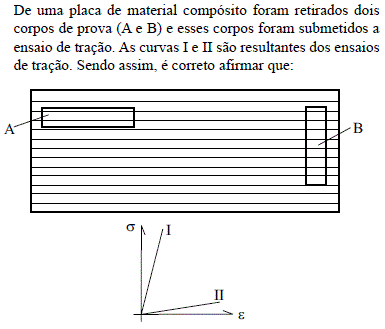

• A.

  a curva I se refere ao ensaio com o corpo de prova A; a curva II refere-se ao corpo de prova B; a diferença de resultado deve-se à anisotropia do material compósito.

• B.

  a curva I se refere ao ensaio com o corpo de prova B; a curva II refere-se ao corpo de prova A; a diferença de resultado deve-se à fragilidade do material compósito.

• C.

  os resultados deveriam ser idênticos, não podendo haver a discrepância entre eles.

• D.

  a curva I se refere ao ensaio com o corpo de prova B; a curva II refere-se ao corpo de prova A; a diferença de resultado deve-se, exclusivamente, à homogeneidade do material compósito.

• E.

  a curva I se refere ao ensaio com o corpo de prova A; a curva II refere-se ao corpo de prova B; a diferença de resultado é devida, exclusivamente, a não uniformidade da cura do material compósito.

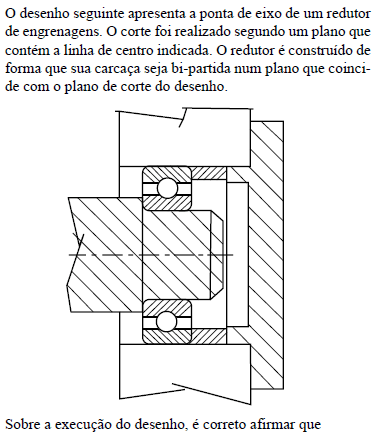

• A.

  atende completamente às normas de desenho técnico mecânico.

• B.

  o único erro a ser corrigido é a hachura do rolamento – a esfera também deveria ser hachurada.

• C.

  a linha de centro do eixo não deve ser representada para não confundir com as hachuras do desenho.

• D.

  o mancal de rolamento não deve ser hachurado em nenhum local.

• E.

  o eixo não deve ser hachurado.

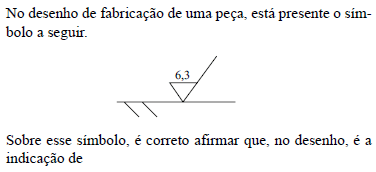

• A.

  tolerância dimensional para o contorno de referência de uma tolerância geométrica de posição.

• B.

  espessura do sobremetal a ser retirado numa operação de fresamento.

• C.

  acabamento superficial em processo com remoção de cavaco e valor de rugosidade indicado.

• D.

  acabamento superficial em peça fundida e valor da rugosidade.

• E.

  acabamento superficial com pintura. O número indica a cor e o tipo de processo de deposição da tinta.

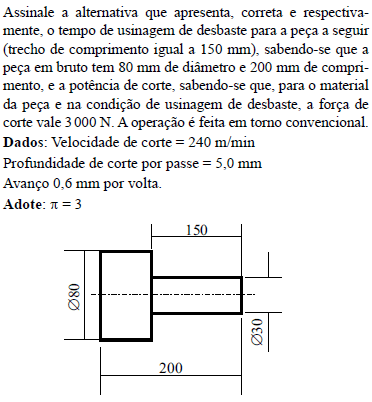

• A.

  18 s e 12 kW.

• B.

  75 s e 15 kW.

• C.

  60 s e 5 kW.

• D.

  75 s e 12 kW.

• E.

  120 s e 1,5 kW.

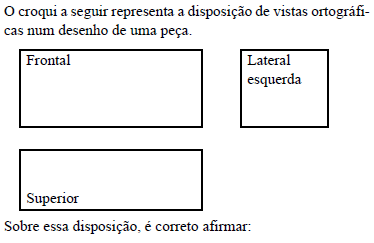

• A.

  trata-se de uma disposição típica de desenho em primeiro diedro.

• B.

  trata-se de uma disposição típica de desenho em quarto diedro.

• C.

  trata-se de uma disposição possível tanto para desenho em primeiro diedro quanto em terceiro diedro.

• D.

  a disposição da vista superior é sempre acima da vista frontal, logo, a disposição mostrada está incorreta.

• E.

  a vista lateral esquerda não faz parte do sistema de vistas ortográficas.

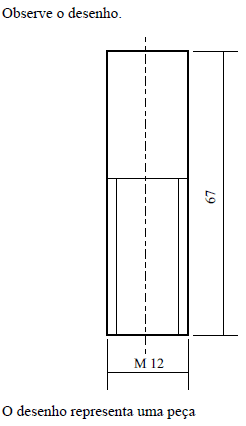

• A.

  cilíndrica com extremidade sextavada.

• B.

  prismática de seção transversal quadrada de lado 12 mm.

• C.

  cilíndrica com extremidade oitavada.

• D.

  prismática de seção transversal sextavada de lado 12 mm.

• E.

  cilíndrica com extremidade com rosca.
