Questões de Engenharia Mecânica do ano 2013

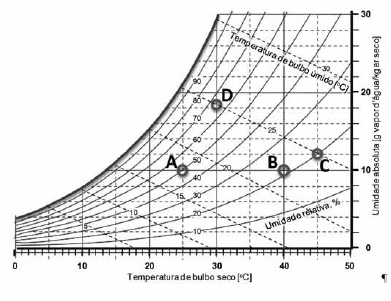

Considerando os pontos A, B, C e D na carta psicrométrica acima e os possíveis processos psicrométricos entre os pontos, julgue os itens a seguir.

Como a umidade relativa do ponto A é mais elevada que a umidade relativa no ponto C, então é correto afirmar que o ar no ponto A é mais úmido que o ar no ponto C, isto é, o ar no ponto A tem maior quantidade de água por unidade de massa.

• C. Certo
• E. Errado

Nos últimos dez anos, a tecnologia multi-split de vazão de refrigerante variável difundiu-se entre as instalações de ar-condicionado. Verifica-se na prática que tal expansão tem ocorrido muitas vezes em detrimento de alternativas tecnológicas mais tradicionais, gerando um debate entre os projetistas. Em relação a características, vantagens, desvantagens e limites de aplicação da tecnologia multi-split de vazão de refrigerante variável, julgue os itens que se seguem.

Sistemas multi-split de vazão de fluido refrigerante variável possuem uma limitação da distância vertical entre a unidade condensadora e as unidades evaporadoras que não deve superar 12 metros. Por essa razão, o uso de tais sistemas em edificações com mais de três pavimentos não é viável.

• C. Certo
• E. Errado

Nos últimos dez anos, a tecnologia multi-split de vazão de refrigerante variável difundiu-se entre as instalações de ar-condicionado. Verifica-se na prática que tal expansão tem ocorrido muitas vezes em detrimento de alternativas tecnológicas mais tradicionais, gerando um debate entre os projetistas. Em relação a características, vantagens, desvantagens e limites de aplicação da tecnologia multi-split de vazão de refrigerante variável, julgue os itens que se seguem.

Equipamentos multi-split de vazão de fluido refrigerante variável são predominantemente sistemas de expansão indireta.

• C. Certo
• E. Errado

Nos últimos dez anos, a tecnologia multi-split de vazão de refrigerante variável difundiu-se entre as instalações de ar-condicionado. Verifica-se na prática que tal expansão tem ocorrido muitas vezes em detrimento de alternativas tecnológicas mais tradicionais, gerando um debate entre os projetistas. Em relação a características, vantagens, desvantagens e limites de aplicação da tecnologia multi-split de vazão de refrigerante variável, julgue os itens que se seguem.

Como a ampla maioria desses sistemas utiliza fluidos refrigerantes ecológicos, então, no caso de um vazamento acidental de refrigerante para a atmosfera nos sistemas multi-split, não haverá qualquer impacto negativo para o meio ambiente.

• C. Certo
• E. Errado

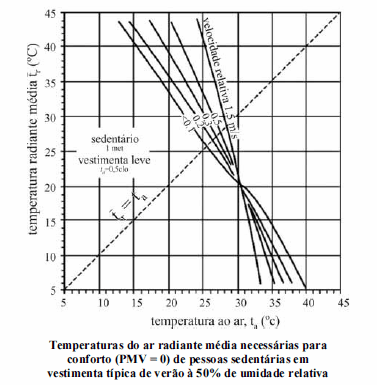

Com base nos conceitos relativos ao conforto térmico em ambientes climatizados e a informação mostrada no gráfico acima, julgue os itens seguintes.

Em um ambiente de escritório climatizado com temperatura radiante média de 40 oC e temperatura do ar de 22 °C, onde os ocupantes mantêm atividade sedentária com vestimenta que propicia isolamento térmico equivalente a 0,5 clo, a velocidade de difusão do ar adequada é de aproximadamente 0,5 m/s.

• C. Certo
• E. Errado

Com base nos conceitos relativos ao conforto térmico em ambientes climatizados e a informação mostrada no gráfico acima, julgue os itens seguintes.

A temperatura efetiva é um dos índices ambientais usados para simplificar a descrição térmica de um ambiente climatizado. Esse índice permite englobar, em numa única variável, o efeito da temperatura operativa e das perdas evaporativas a partir da pele.

• C. Certo
• E. Errado

Com base nos conceitos relativos ao conforto térmico em ambientes climatizados e a informação mostrada no gráfico acima, julgue os itens seguintes.

Em condições ideais de conforto térmico em um ambiente climatizado, o voto médio predito (PMV) assume valor nulo. Nesse caso, o calor total liberado por um indivíduo nesse ambiente é maior que sua taxa metabólica, o que permite manter reduzida sua temperatura e com isso aliviar o estresse térmico.

• C. Certo
• E. Errado

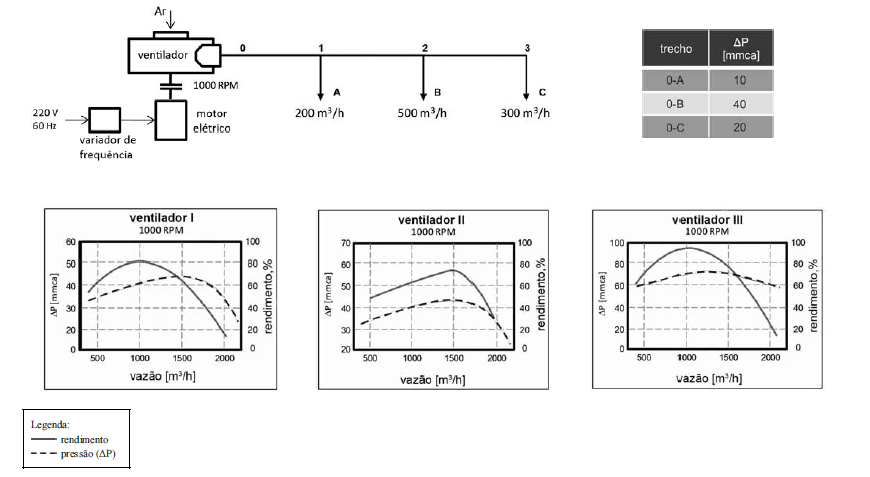

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Se, na condição de operação apresentada, o motor do ventilador consumir uma potência de 10 kW, é correto afirmar que o aumento de sua rotação para 1.200 RPM conduzirá a uma elevação da potência consumida para um valor superior a 17 kW.

• C. Certo
• E. Errado

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Se, em uma dada condição de operação, a vazão total do sistema deve ser reduzida pela metade, é necessário ajustar o variador de frequência para que o motor acione o ventilador a 500 RPM.

• C. Certo
• E. Errado

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Adotando uma velocidade máxima do ar de 10 m/s no trecho 1-2, a largura do duto nesse trecho deverá ser de 850 mm.

• C. Certo
• E. Errado
