Questões de Engenharia Mecânica do ano 2013

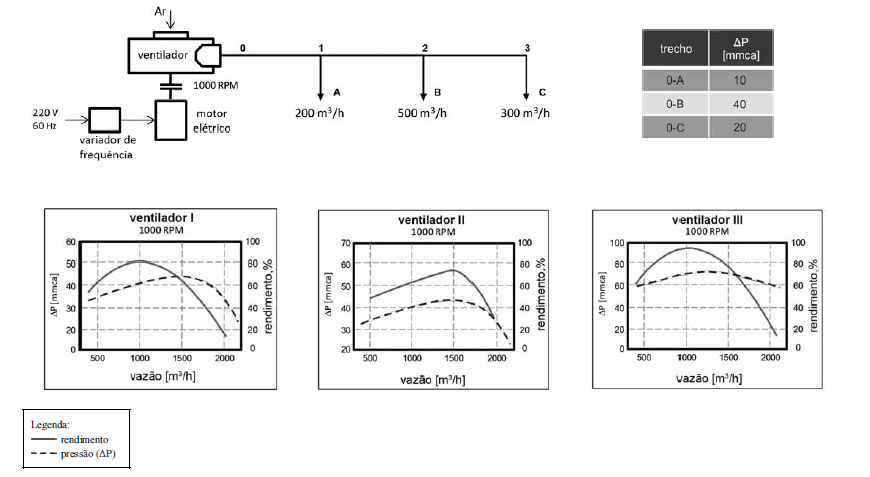

As figuras acima mostram um esquema de projeto de uma rede de dutos de distribuição de ar de um sistema de ar-condicionado e também as condições de operação em termos de vazões de ar deslocadas, rotação do ventilador e perdas de carga nos trechos 0-A, 0-B e 0-C. Para esse projeto, são sugeridas para adoção três opções de ventiladores (I, II e III) , cujas curvas características são apresentadas acima. Os dutos têm seção transversal retangular com altura de 500 mm. Considerando essas informações, julgue os itens que se seguem.

Entre as opções de ventiladores mostradas, aquela que melhor se ajusta ao projeto é dada pela curva característica do ventilador II.

• C. Certo
• E. Errado

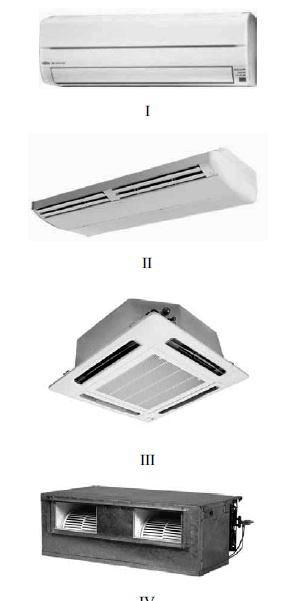

Considerando as principais opções de unidades evaporadoras para sistema de climatização tipo split mostradas acima, julgue os itens subsequentes.

A unidade evaporadora IV, do tipo dutado, é adequada a projetos com maior capacidade de resfriamento, o que permite uma melhor difusão do ar em projetos com um número maior de ambientes e(ou) com área mais ampla, graças à utilização de um duto acoplado à sua saída de ar.

• C. Certo
• E. Errado

Considerando as principais opções de unidades evaporadoras para sistema de climatização tipo split mostradas acima, julgue os itens subsequentes.

As unidades evaporadoras I e II são denominadas na prática como tipos hi-wall e piso-teto, respectivamente.

• C. Certo
• E. Errado

Considerando as principais opções de unidades evaporadoras para sistema de climatização tipo split mostradas acima, julgue os itens subsequentes.

A unidade evaporadora III é do tipo cassete e pode ser encontrada com opção para a admissão de ar externo de renovação, o que requer o uso de uma bomba de dreno para eliminação do vapor d'água condensado.

• C. Certo
• E. Errado

Para o atendimento da demanda de resfriamento de um grande centro de processamento de dados, pretende-se adotar tanques de termoacumulação e unidades resfriadoras de líquido (URL) por compressão, com o uso de R22 como refrigerante e por absorção água-brometo de lítio. Com base nessas opções de projeto, julgue os itens de 102 a 105.

A adoção de uma URL por absorção água-brometo de lítio permite considerar a adoção de tanques de gelo para termoacumulação em calor latente, já que esse tipo de URL é adequado a operação em temperaturas de evaporação negativas.

• C. Certo
• E. Errado

Para o atendimento da demanda de resfriamento de um grande centro de processamento de dados, pretende-se adotar tanques de termoacumulação e unidades resfriadoras de líquido (URL) por compressão, com o uso de R22 como refrigerante e por absorção água-brometo de lítio. Com base nessas opções de projeto, julgue os itens de 102 a 105.

A utilização de uma URL por compressão usando o R22 como fluido refrigerante deveria ser revista, pois se trata de um gás cujo uso passa por fase de eliminação gradativa de acordo com o Programa Brasileiro de Eliminação dos HCFCs; além disso, possui elevado potencial como gás de efeito estufa.

• C. Certo
• E. Errado

Para o atendimento da demanda de resfriamento de um grande centro de processamento de dados, pretende-se adotar tanques de termoacumulação e unidades resfriadoras de líquido (URL) por compressão, com o uso de R22 como refrigerante e por absorção água-brometo de lítio. Com base nessas opções de projeto, julgue os itens de 102 a 105.

A adoção de tanques de gelo como meio de termoacumulação permite reduzir substancialmente o volume necessário para os tanques. Além disso, durante a fase de produção de gelo, obtém-se proveito de uma operação da URL com COPs (coeficientes de performance) mais elevados do que em fase de produção direta de água gelada.

• C. Certo
• E. Errado

Para o atendimento da demanda de resfriamento de um grande centro de processamento de dados, pretende-se adotar tanques de termoacumulação e unidades resfriadoras de líquido (URL) por compressão, com o uso de R22 como refrigerante e por absorção água-brometo de lítio. Com base nessas opções de projeto, julgue os itens de 102 a 105.

Essencialmente, a definição da capacidade dos tanques de termoacumulação deve ter como base de cálculo a carga térmica durante o período de horário de pico.

• C. Certo
• E. Errado

Considerando o conjunto de vistas apresentado acima, julgue os itens a seguir.

Esse conjunto de vistas foi elaborado conforme as regras do 1.º diedro.

• C. Certo
• E. Errado

Considerando o conjunto de vistas apresentado acima, julgue os itens a seguir.

A figura abaixo corresponde, no conjunto, a vista lateral direita.

• C. Certo
• E. Errado
