Questões de Engenharia Mecânica do ano 2013

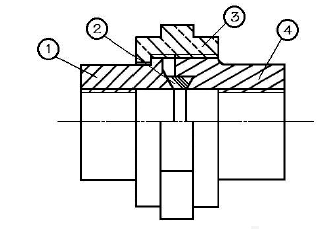

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

Na figura acima, a hachura da flange 4 indica que a peça é de aço.

• C. Certo
• E. Errado

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

A figura acima é uma representação de conexão hidráulica em meio corte.

• C. Certo
• E. Errado

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

A peça 3 da figura apresentada é uma porca de bronze, latão ou cobre.

• C. Certo
• E. Errado

Considerando que a figura abaixo ilustra uma conexão hidráulica, julgue os itens que se seguem.

Na figura acima, a representação das roscas dos flanges está errada.

• C. Certo
• E. Errado

Com base nas regras de representação em desenho técnico, julgue os próximos itens.

Na figura abaixo, as linhas diagonais indicam que o polígono, no qual as linhas estão contidas, é uma superfície plana.

• C. Certo
• E. Errado

Com base nas regras de representação em desenho técnico, julgue os próximos itens.

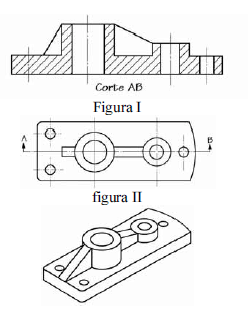

A figura III mostrada abaixo é a representação em perspectiva isométrica da peça apresentada na figura II a seguir.

• C. Certo
• E. Errado

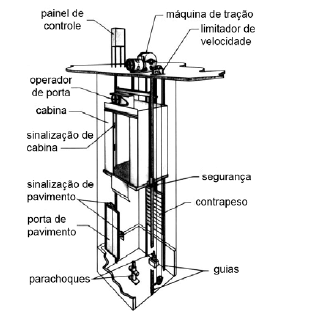

Considerando os elementos que compõem os elevadores elétricos de passageiros, ilustrados de forma esquemática na figura acima, julgue os itens a seguir.

Caso a velocidade do carro ultrapasse o limite preestabelecido, o limitador de velocidade acionará mecanicamente o freio de segurança, desligando, assim, o motor do elevador.

• C. Certo
• E. Errado

Considerando os elementos que compõem os elevadores elétricos de passageiros, ilustrados de forma esquemática na figura acima, julgue os itens a seguir.

O contrapeso consiste em uma armação metálica formada por duas longarinas e dois cabeçotes, onde são fixados pesos, de modo que o conjunto tenha peso total igual ao do carro acrescido de, no mínimo, 100% da capacidade licenciada.

• C. Certo
• E. Errado

Com base nos requisitos de segurança para construção e instalação de elevadores elétricos de passageiros e nas regras mínimas para instalação de elevadores nos edifícios e construções, julgue os itens seguintes.

O coeficiente de segurança dos cabos de tração ― definido como a relação entre a carga de ruptura mínima de um cabo e a maior força neste cabo, quando a cabina com carga nominal estiver parada no pavimento mais baixo ― deve ser de, no mínimo, 12.

• C. Certo
• E. Errado

Com base nos requisitos de segurança para construção e instalação de elevadores elétricos de passageiros e nas regras mínimas para instalação de elevadores nos edifícios e construções, julgue os itens seguintes.

Os carros e contrapesos podem ser suspensos por qualquer número de cabos de aço independentes, desde que seja mantido o coeficiente de segurança mínimo especificado pela norma para o tipo de instalação.

• C. Certo
• E. Errado
