Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

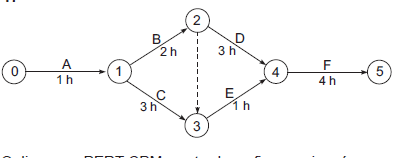

O diagrama PERT-CPM mostrado na figura acima é representativo da realização de um projeto. Com base nos tempos de cada tarefa e no caminho crítico de execução, é correto afirmar que a duração do projeto

• A.

  fica inalterada com o atraso de uma hora na tarefa C.

• B.

  fica inalterada com o atraso de uma hora na tarefa B.

• C.

  diminui com a redução de uma hora na tarefa C.

• D.

  diminui com a redução de meia hora na tarefa E.

• E.

  aumenta com o atraso de uma hora na tarefa C.

Considere as afirmativas a seguir, sobre o uso de óleos como lubrificante.

 I – Os óleos minerais parafínicos são os que apresentam maior variação da viscosidade com a temperatura, logo, têm índices de viscosidade mais baixos que os naftênicos.

II – O ponto de fulgor é um dado importante, principalmente quando são utilizados óleos que trabalham em altas temperaturas.

III – O ponto de fluidez mínima é um dado importante quando se lida com óleos que trabalham em baixas temperaturas.

Está(ão) correta(s) as afirmativas

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  II e III, apenas.

• D.

  I e III, apenas.

• E.

  I, II e III.

O circuito elétrico mostrado na figura acima é constituído de uma fonte de tensão, E(t), dois resistores, R1 e R2, e um capacitor, C. Os multímetros M1 e M2, posicionados conforme indicado, medem, respectivamente, a

• A.

  corrente no capacitor e a tensão na fonte.

• B.

  corrente no resistor R2 e a corrente na fonte.

• C.

  corrente no resistor R2 e a corrente no resistor R1.

• D.

  tensão no capacitor e a corrente na fonte.

• E.

  tensão no capacitor e a tensão na fonte.

Um transformador é um componente elétrico que transfere energia de um circuito para outro, por meio de um campo magnético que enlaça ambos os circuitos. No caso de um transformador ideal, cujo fator de transformação é m, a transferência de energia ocorre sem perda de potência, e a relação entre as variáveis de potência dos circuitos envolvidos, conforme esquematizado na figura acima, é tal que

• A.

  i₁ = m i₂ e v₁ = m v₂

• B.

  i₁ = m i₂ e v₂ = m v₁

• C.

  i₁ = m i₂ e v₂ = m₂ v₁

• D.



• E.

  i₁ = m₂ i₂ e v₁ = m₂ v₂

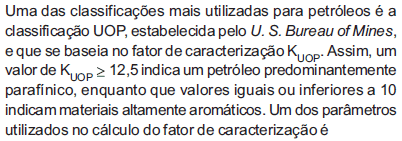

• A.

  ponto de fusão.

• B.

  ponto de fluidez.

• C.

  teor de enxofre.

• D.

  acidez total.

• E.

  grau API.

O equipamento que é deslocado junto com o fluido, utilizado para a limpeza ou medições de um duto de petróleo, é o

• A.

  pig

• B.

  fox

• C.

  girino

• D.

  pistão

• E.

  tubarão

Os flares modernos de plataformas marítimas têem sua configuração e instalação

• A.

  na vertical e no centro das plataformas.

• B.

  na vertical e na extremidade das plataformas.

• C.

  na horizontal e na lateral das plataformas.

• D.

  inclinada e na extremidade das plataformas.

• E.

  inclinada e no centro das plataformas.

Com relação às instalações de produção de petróleo, analise as afirmativas abaixo.

I - Os compressores ou unidades de compressão são utilizados em plataformas que produzem o gás natural.

II - A principal instalação de processo de uma plataforma de produção de óleo e gás é o condensador.

III - A vantagem dos navios-plataformas em relação a plataformas semi-submersíveis é a capacidade de navegar entre dois ou mais poços de petróleo.

É(São) correta(s) a(s) afirmativa(s)

• A.

  I, somente.

• B.

  III, somente.

• C.

  I e III, somente.

• D.

  II e III, somente.

• E.

  I, II e III.

As tubulações de grandes diâmetros e baixas pressões, denominadas vent em plataformas de produção de gás, assumem, em relação a uma plataforma de produção de óleo e gás, a função do

• A.

  separador

• B.

  compressor

• C.

  dispersor

• D.

  flare

• E.

  flare

Um módulo com 30 ton* é içado a partir de um gancho que prende dois cabos de aço com 8m de comprimento. A distância entre os olhais do módulo também é de 8m. Nessas condições, a força em cada cabo, em ton*, é

• A.

  10

• B.



• C.



• D.



• E.
