Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

Um eixo com 25 mm de diâmetro transmite potência a uma engrenagem que é fixada a ele através de uma chaveta de seção quadrada de lado igual a 8 mm e comprimento de 20 mm. Considerando-se que a tensão cisalhante admissível do material da chaveta seja de 100 MPa, a uma rotação de 1200 RPM, a potência máxima transmitida, em watts, será

• A.

  8

• B.

  80

• C.

  800

• D.

  8000

• E.

  80000

A proteção de uma superfície metálica é um dos controles da corrosão mais eficientes utilizados na indústria metalmecânica. As características de resistência à temperatura, flexibilidade e condução térmica são mais acentuadas, respectivamente, nos revestimentos protetores inertes:

• A.

  metálicos, cerâmicos e orgânicos.

• B.

  metálicos, orgânicos e cerâmicos

• C.

  orgânicos, cerâmicos e metálicos.

• D.

  cerâmicos, orgânicos e metálicos.

• E.

  cerâmicos, metálicos e orgânicos.

Na figura acima, o eixo escalonado deve ser usinado com um avanço de 0,20 mm por rotação do tarugo e uma velocidade de corte do material de 20 m/min. Nessa condição, o tempo total de usinagem deve ser de:

• A.

  2,5 s.

• B.

  3,125 s.

• C.

  5,625 s.

• D.

  7,625 s.

• E.

  11,250 s.

As figuras abaixo mostram três configurações duplas de montagem para os pares de rolamentos de esfera de contato angular.

Estes pares são utilizados quando se deseja aumentar a resistência ao desalinhamento de um eixo. Pode-se afirmar, então, que suporta(m) elevadas cargas axiais em qualquer sentido a(s) configuração(ões):

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

A manutenção preditiva de um equipamento ou componente de máquina:

I - auxilia no acompanhamento contínuo do sistema;

II - evita a intervenção emergencial do sistema;

III - depende da monitoração das variáveis do sistema;

IV - racionaliza a manutenção do sistema.

Está(ão) correta(s) a(s) afirmativa(s):

• A.

  I, apenas.

• B.

  III, apenas.

• C.

  I e II, apenas.

• D.

  III e IV, apenas.

• E.

  I, II, III e IV.

A velocidade da água que sai pelo bocal de uma tubulação é controlada pelo diferencial de pressão registrado por um manômetro em forma de U instalado no bocal. Considerando- se que a pressão absoluta de saída da água pelo bocal é a atmosférica e que a leitura do manômetro de mercúrio é h = 50 cm, a pressão manométrica no interior da tubulação é de:

(Dados: g = 10 m/s², _Págua = 1000 kg/m³e  _Pmercúrio = 13.500 kg/m³)

• A.

  32,5 kPa.

• B.

  50,0 kPa.

• C.

  62,5 kPa.

• D.

  110,5 kPa.

• E.

  125,0 kPa.

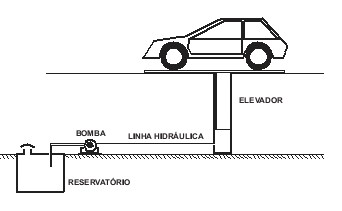

No elevador hidráulico mostrado na figura acima, a vazão da bomba de deslocamento positivo é de Q_B m³/s, a pressão de saída da bomba é de p_B Pa, a perda de carga na linha fluida, desde a bomba até o elevador, é de R_f Ns/m⁵, e a área do êmbolo é de A m². A força F disponível para elevar cargas e a velocidade máxima v de deslocamento vertical são dadas, respectivamente, por:

• A.

  F = (pB + Rf QB)/A kN e v = QB/A km/h

• B.

  F = (pB + Rf QB) A N e v = QB A m/s

• C.

  F = (pB – Rf QB)/A N e v = QB/A m/s

• D.

  F = (pB – Rf QB) A N e v = QB/A m/s

• E.

  F = (pB – Rf QB) A kN e v = QB/A km/h

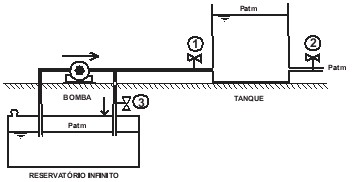

Um tanque aberto circular de área de seção reta 0,5 m² encontra-se inicialmente com o nível de fluido a uma altura de 10 m. A bomba de deslocamento positivo fornece uma vazão constante de 10 m³/s. Supondo-se que todas as válvulas sejam rigorosamente iguais, desprezando-se a perda de carga nas tubulações e nas válvulas quando totalmente abertas, e considerando-se a área de seção reta da tubulação igual à a, pode-se afirmar que quando a(s) válvula(s):

• A.

  1 estiver completamente aberta e as válvulas 2 e 3 fechadas, a altura de 20 m será atingida em 0,5 segundo.

• B.

  1 estiver fechada e as válvulas 2 e 3 estiverem completamente abertas, o tanque irá esvaziar em 2 segundos.

• C.

  2 estiver parcialmente aberta, a altura do tanque nunca ultrapassará os 10 m iniciais.

• D.

  3 estiver parcialmente aberta, a altura do tanque nunca ultrapassará os 10 m iniciais.

• E.

  1 e 2 estiverem fechadas, a bomba deverá ser desligada, pois há o risco de sobrepressão na linha.

Num mancal lubrificado onde um eixo encontra-se apoiado e gira livremente, se a temperatura de trabalho do sistema diminuir, ocorrerá:

• A.

  aumento da viscosidade do óleo lubrificante.

• B.

  aumento da velocidade de rotação do eixo.

• C.

  aumento da folga entre o eixo e o mancal.

• D.

  diminuição da dissipação de energia.

• E.

  diminuição da densidade do óleo.

Uma indústria tem potência instalada de 1,0 MW. Se a concessionária de energia cobra R$ 0,32/kWh, o custo total do consumo da indústria operando por um período de 10 h a plena carga e de 20 h a meia carga, em reais, é de:

• A.

  1 000,00

• B.

  1 200,00

• C.

  3 200,00

• D.

  4 400,00

• E.

  6 400,00
