Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

A placa de orifício é utilizada para medição da vazão de

• A.

  líquidos, exclusivamente.

• B.

  gases, exclusivamente.

• C.

  líquido e vapor, exclusivamente.

• D.

  gases e vapor, exclusivamente.

• E.

  líquidos, gases e vapor.

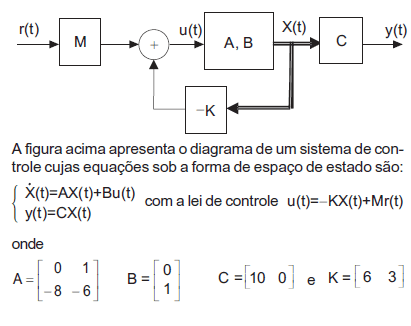

Quando uma entrada r(t) do tipo degrau for aplicada, qual o valor do ganho M para que o erro de estado estacionário seja NULO?

• A. 5,00
• B. 3,65
• C. 2,48
• D. 1,40
• E. 0,80

Sobre os modelos de referência OSI e TCP/IP, NÃO é correto afirmar que

• A. a camada de redes, no modelo OSI, pode ser subdividida nas subcamadas LLC (logical link control) e MAC (medium access control).
• B. a camada de enlace, no modelo OSI, pode ter como função o controle de fluxo.
• C. as camadas de sessão e apresentação estão ausentes no modelo TCP/IP.
• D. na camada física do modelo OSI são definidas características elétricas e mecânicas da conexão entre duas máquinas.
• E. o protocolo UDP é um exemplo de protocolo da camada de transporte do modelo TCP/IP.

• A.
• B.
• C.
• D.
• E.

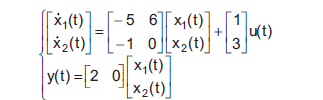

Um sistema dinâmico em malha fechada pode ser modelado sob a forma de espaço de estado através das seguintes equações:

As posições dos pólos no plano s da função de transferência deste sistema são

• A. s₁ = -2 e s₂ = -3
• B. s₁ = -1 e s₂ = -3
• C. s₁ = -1 e s₂ = -2
• D. s₁ = -2 e s₂ = -4
• E. s₁ = -3 e s₂ = -5

A figura acima mostra um veículo de manutenção de vias urbanas com estrutura constituída por um braço ABC rotulado em A com uma caçamba em sua extremidade. Este braço é acionado por um atuador linear cuja seleção é realizada levando em conta a carga a ser suportada. Considere que a carga total referente a um operário e à caçamba seja de 2,0 kN e despreze o peso da estrutura. Na posição indicada na figura, as forças atuantes no atuador e no pino A, respectivamente, em kN, valem:

• A. 4

  e

  5 .

• B.

  4 2 e 2.

• C.

  2 2 e 2 2

• D.

  2 e 2 5 .

• E.

  2 e 2 2

• A.



• B.



• C.



• D.



• E.



• A.



• B.



• C.



• D.



• E.



Em um setor de expedição, as caixas movimentam-se através de uma correia transportadora, conforme figura acima. O coeficiente de atrito estático entre as caixas e a correia é de 0,5. Nessas condições, a maior velocidade com que as caixas podem realizar uma curva com raio R = 1,8 m, sem deslizar, é: (Dados: g = 10 m/s² )

• A.

  3 m/s.

• B.

  4 m/s.

• C.

  5 m/s.

• D.

  6 m/s

• E.

  8 m/s.

Uma placa rígida homogênea de peso P, inicialmente na posição horizontal, é colocada sobre duas colunas flexíveis, 1 e 2, de mesmo material, com os comprimentos e as áreas indicados na figura acima. Considerando-se que o peso P se distribua igualmente entre as duas colunas e que estas só sofram solicitações axiais, pode-se afirmar que, depois de colocada sobre as colunas, a(o):

• A.

  placa permanece na posição horizontal.

• B.

  placa fica inclinada de um ângulo no sentido horário.

• C.

  placa fica inclinada de um ângulo no sentido anti-horário.

• D.

  sentido da inclinação da placa depende do valor do comprimento L.

• E.

  sentido da inclinação da placa depende do valor da área A.
