Questões de Engenharia Mecatrônica do ano 2011

Lista completa de Questões de Engenharia Mecatrônica do ano 2011 para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

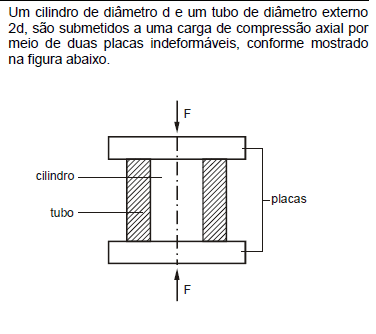

A relação entre os módulos de elasticidade do cilindro e do tubo é 3. Portanto, a relação entre as tensões normais do cilindro e do tubo é

  • A.

    2.

  • B.

    3.

  • C.

    1.

  • D.

    1/3.

  • E.

    1/2.

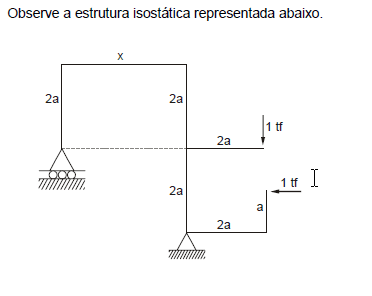

Para que ocorra uma reação vertical de 1,5 tf no apoio fixo, o comprimento x, indicado na barra, deverá assumir o valor de

  • A.

    0,5a.

  • B.

    a.

  • C.

    4a.

  • D.

    3a.

  • E.

    2a.

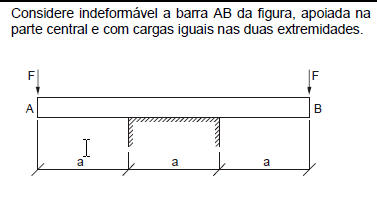

O diagrama de momentos fletores desse carregamento, sem escala e sem orientação de eixos, pode ser representado por

  • A.
  • B.
  • C.

  • D.

  • E.

Um pinhão de dentes retos com diâmetro primitivo de 50 mm, montado no eixo de saída de um par coroa/semfim, deverá apresentar velocidade periférica (tangencial) de 0,1 m/s. Sendo o sem-fim de duas entradas e alimentado por um motor de 1 700 rpm, o número de dentes necessário à coroa deverá ser

  • A.

    200.

  • B.

    65.

  • C.

    43.

  • D.

    170.

  • E.

    89.

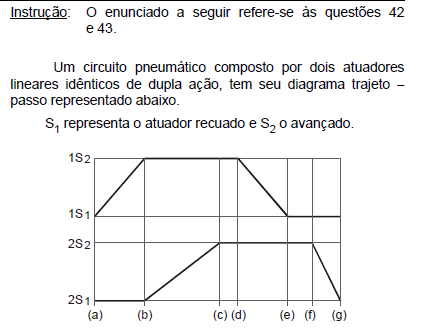

Como nesse circuito foi utilizada uma única válvula reguladora de fluxo unidirecional, ela está instalada para regular a velocidade de

  • A.

    avanço do atuador 2.

  • B.

    retorno do atuador 1

  • C.

    avanço do atuador 1.

  • D.

    retorno do atuador 2.

  • E.

    avanço e retorno do atuador 2.

Nesse circuito, há

  • A.

    duas válvulas temporizadoras NA.

  • B.

    uma válvula temporizadora NA entre (c) e (d).

  • C.

    uma válvula de escape rápido na saída do ar para o retorno do atuador 2.

  • D.

    uma válvula temporizadora NF entre (b) e (c).

  • E.

    uma válvula reguladora de pressão no avanço do atuador 2.

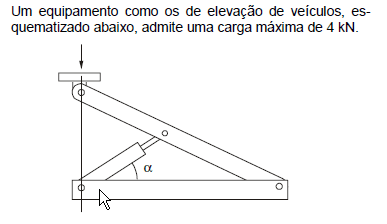

A posição da figura mostra o mínimo ângulo α que equivale a 30°. Como o diâmetro do êmbolo do atuador hidráulico é de 40 mm, a pressão do óleo, em MPa, não pode ser regulada abaixo de

  • A.

    2.

  • B.

    4.

  • C.

    3,2.

  • D.

    6,4.

  • E.

    1,57.

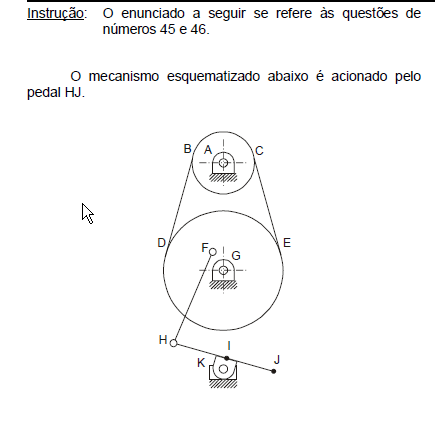

O número de graus de liberdade desse mecanismo é

  • A.

    2.

  • B.

    0.

  • C.

    1.

  • D.

    3.

  • E.

    4.

Pode ser considerado um mecanismo de quatro barras, o quadrilátero formado pelos vértices

  • A.

    FGKH.

  • B.

    BCDE.

  • C.

    JGFH.

  • D.

    FGHI.

  • E.

    ABDG.

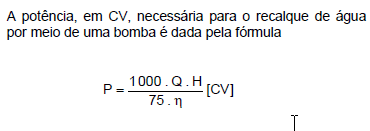

Para expressar a potência em kW, é suficiente

  • A.

    multiplicar o valor em CV por 735.

  • B.

    substituir 1 000 por 9 800.

  • C.

    multiplicar o valor em CV por 746.

  • D.

    substituir 1 000/75 por 9,8.

  • E.

    eliminar o fator 75.
