Questões de Engenharia Mecatrônica do ano 2011

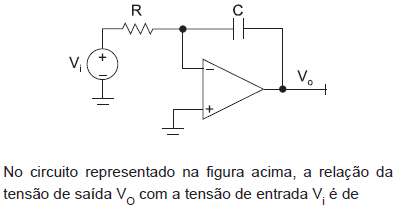

• A.

  derivação

• B.

  igualdade

• C.

  integração

• D.

  proporcionalidade

• E.

  multiplicação

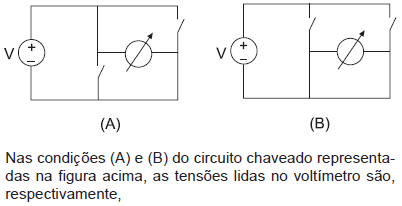

• A.

  0 e V

• B.

  V e 0

• C.

  V e V

• D.

  0 e 0

• E.

  V e −V

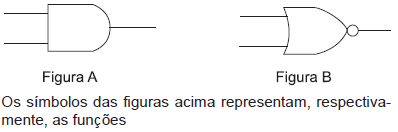

• A.

  and e nor

• B.

  and e or

• C.

  nand e or

• D.

  nand e and

• E.

  or e nand

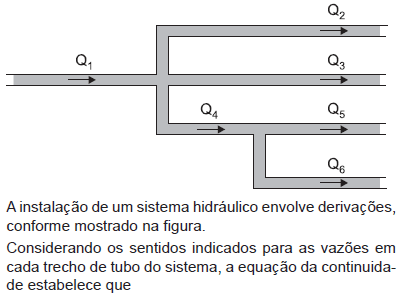

• A.

  Q₁ = Q₃ = Q₂ + Q₄

• B.

  Q₁ = Q₂ + Q₃ – (Q₅ + Q₆)

• C.

  Q₂ = Q₃ = Q₅ = Q₆

• D.

  Q₃ = Q₁ – Q₅ – Q₆

• E.

  Q₆ = Q₄ – Q₅

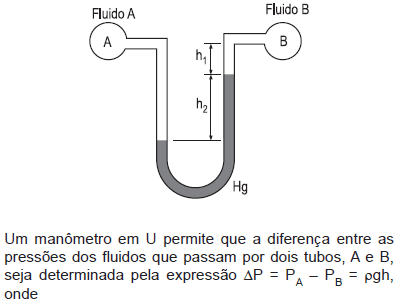

• A.

  p = p_A e h = h₁

• B.

  p = p_A e h = h₂

• C.

  p = p_B e h = h₁

• D.

  p = p_B e h = h₂

• E.

  p = p_Hg e h = h₂

Na medição da vazão de um fluido particulado, realizada por meio de uma placa de orifício, é recomendado que o orifício seja do tipo

• A.

  concêntrico de canto vivo

• B.

  concêntrico de canto arredondado

• C.

  excêntrico e posicionado no topo do tubo

• D.

  excêntrico e posicionado na base do tubo

• E.

  segmental e posicionado no topo do tubo

A seleção de uma válvula de controle depende de inúmeros fatores de significativa relevância. Analise as afirmativas a seguir, relacionadas à seleção de válvulas.

I - Quando uma válvula opera com fluido a alta temperatura, suas partes em contato com o fluido não devem conter elastômeros.

II - As condições severas de estanqueidade, geralmente, aumentam signifi cativamente o custo de uma válvula.

III - Uma válvula de obturador guiado apenas em sua região superior apresenta uma capacidade de suportar quedas de pressão maior do que uma válvula com guias superior e inferior.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  I e III

Segundo a NR-5 do MTE, a Comissão Interna de Prevenção de Acidentes - Cipa - tem como objetivo a prevenção de acidentes e doenças decorrentes do trabalho, de modo a tornar compatível permanentemente o trabalho com a preservação da vida, além de promover a saúde do trabalhador. NÃO é(são) atribuição(ções) prevista(s) na norma para a Cipa:

• A.

  identificar os riscos do processo de trabalho e elaborar o mapa de riscos, com a participação do maior número de trabalhadores, com a assessoria do SESMT.

• B.

  elaborar plano de trabalho que possibilite a ação preventiva na solução de problemas de segurança e saúde no trabalho.

• C.

  participar da implementação e do controle da qualidade das medidas de prevenção necessárias, bem como da avaliação das prioridades de ação nos locais de trabalho.

• D.

  realizar, periodicamente, verificações nos ambientes e nas condições de trabalho, visando à identificação de situações que venham a trazer riscos para a segurança e a saúde dos trabalhadores.

• E.

  paralisar a máquina ou o setor onde haja risco grave e iminente à segurança e à saúde dos trabalhadores.

A cromatografia de gás é uma técnica utilizada para medir a

• A.

  vazão de um gás ou líquido volátil

• B.

  energia de um gás ou líquido volátil

• C.

  densidade de um gás ou líquido volátil

• D.

  velocidade de um gás ou líquido volátil

• E.

  composição de um gás ou líquido volátil

Segundo a Norma ISA S5.1, o instrumento identificado como FCV21001C é um(a)

• A.

  dos três controladores de vazão localizados na área 2100.

• B.

  das três válvulas controladoras e registradoras de vazão localizadas na área 21 e malha 001.

• C.

  das três válvulas controladoras de vazão localizadas na área 210 e malha 01.

• D.

  válvula controladora de vazão localizada na área 1C.

• E.

  válvula controladora de fluxo localizada na área 21001C.
