Questões de Engenharia Mecatrônica do ano 2011

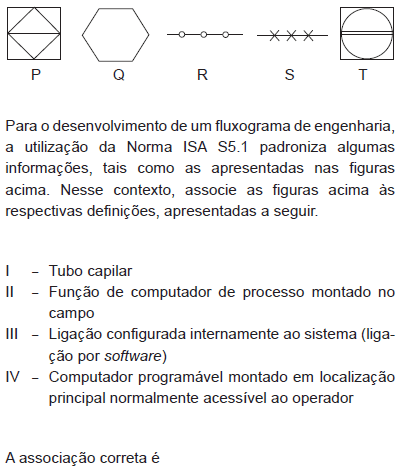

• A.

  I - P , II - R , III - Q , IV - T.

• B.

  I - Q , II - T , III - S , IV - P.

• C.

  I - R , II - S , III - P , IV - Q.

• D.

  I - S , II - P , III - T , IV - R.

• E.

  I - S , II - Q , III - R , IV - P.

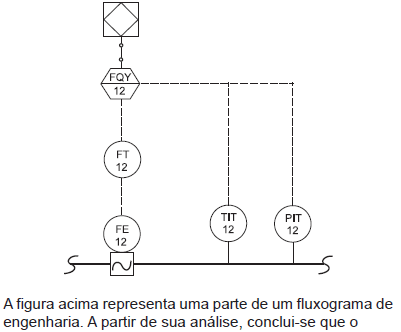

• A.

  transmissor indicador de temperatura envia um sinal elétrico para o computador de processo, montado em uma localização auxiliar normalmente acessível ao operador.

• B.

  transmissor indicador de pressão envia um sinal pneumático para o computador de processo montado no campo.

• C.

  elemento primário ou sensor de fluxo utiliza o princípio sônico para sua medição.

• D.

  controlador lógico programável está conectado ao computador de processo por um sinal elétrico.

• E.

  computador de processo está conectado ao transmissor de fluxo por um sinal de dados ou software.

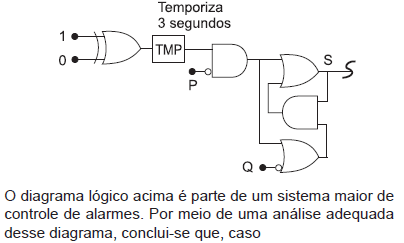

• A.

  P e Q sejam nível lógico 0, após 3 segundos, o ponto S será nível lógico 1.

• B.

  P e Q sejam nível lógico 1, antes de completarem os 3 segundos, o ponto S será nível lógico 1.

• C.

  P e Q sejam nível lógico 0, após 3 segundos, o ponto S será nível lógico 0.

• D.

  P e Q sejam nível lógico 1, após 3 segundos, o ponto S será nível lógico 1.

• E.

  P seja nível lógico 0, e Q seja nível lógico 1, após 3 segundos, o ponto S será nível lógico 0.

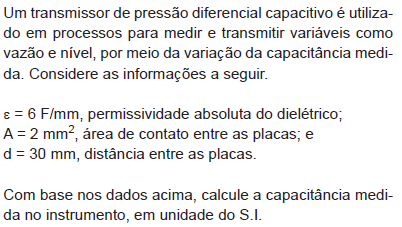

• A.

  0,2

• B.

  0,4

• C.

  1,4

• D.

  90,0

• E.

  180,0

Os transmissores industriais são dispositivos capazes de transmitir um determinado valor de variável de processo a certas distâncias. Nesse contexto, afirma-se que

• A.

  a nomenclatura TIT indica que o instrumento tem função de transmissor indicador de tensão, segundo a Norma ISA S5.1.

• B.

  o sinal referente à variável de processo trafega pelo mesmo cabo de alimentação, na alimentação a dois fios.

• C.

  os padrões de redes de campo somente podem ser incorporados em transmissores pneumáticos.

• D.

  uma vantagem de se utilizar um sinal de 0 a 10 V é a possibilidade de implementação da rede HART.

• E.

  75% de um sinal que varia entre 4 e 20 mA equivale a 15 mA.

Os transmissores podem ser definidos como dispositivos que preparam o sinal de saída de um transdutor para utilização a distância. A esse respeito, afirma-se corretamente que

• A.

  25% de um sinal que varia entre 4 e 20 mA equivale a 6 mA.

• B.

  a nomenclatura LIT, segundo a Norma ISA S5.1, denota que a variável de processo indicada e transmitida é uma tensão.

• C.

  um Pt 100 acoplado a um transmissor de temperatura recebe este nome por ser feito de uma liga de platina cujo valor de resistência elétrica a 100 ºC equivale a 100 Ω.

• D.

  são padrões utilizados para transmissão de sinais analógicos 4 a 20 mA, 3 a 150 PSI e 0 a 100 V.

• E.

  são protocolos de redes de campo o HART, Profibus e Foundation Fieldbus.

Para um sensor de temperatura com range de -30 ºC a 330 ºC, e valor medindo 150 ºC, o intervalo provável do valor real para uma classe de exatidão de 1% da largura de faixa (Span) corresponde a

• A.

  146,0 ºC a 153,0 ºC.

• B.

  146,0 ºC a 156,0 ºC.

• C.

  146,4 ºC a 153,0 ºC.

• D.

  146,4 ºC a 153,6 ºC.

• E.

  146,7 ºC a 153,3 ºC.

Em uma cadeia de rastreabilidade, há diferentes níveis. Dentre os expostos a seguir, o nível mais alto está representado pelas(os)

• A.

  empresas.

• B.

  utilizadores finais.

• C.

  laboratórios de pesquisa.

• D.

  laboratórios acreditados.

• E.

  laboratórios primários.

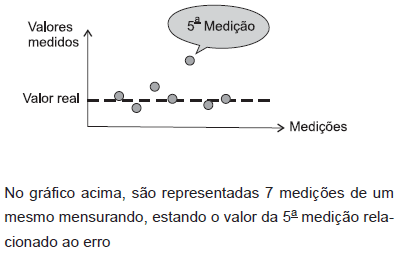

• A.

  relativo.

• B.

  absoluto.

• C.

  sistemático.

• D.

  aleatório.

• E.

  máximo.

Sobre os ensaios não destrutivos utilizados na manutenção, é INCORRETO afirmar que o(s) ensaio(s)

• A.

  visual pode fornecer subsídios para uma inspeção mais detalhada em função de informações, como surgimento de fluidos em locais inesperados e vazamentos.

• B.

  por líquidos penetrantes é um método de inspeção superficial, onde esse líquido penetrará por capilaridade em descontinuidades superficiais.

• C.

  por análise de vibrações adota como princípio de inspeção o fato de que o crescimento de uma descontinuidade, provocado por um campo de tensão, irá emitir um sinal sonoro.

• D.

  radiográfico é uma técnica que emprega radiação penetrante e ionizante utilizada para detecção de descontinuidades internas.

• E.

  não destrutivos são os realizados em materiais, acabados ou semiacabados, para verificar a existência ou não de descontinuidades, sem alterar suas características físicas, químicas, mecânicas ou dimensionais, e sem interferir em seu uso posterior.
