Questões de Engenharia Mecatrônica do ano 2011

Sobre os tipos de desenhos elaborados para representar tubulações, analise as afirmações a seguir.

I - Os fluxogramas possuem a finalidade de mostrar o funcionamento do sistema, detalhando a representação da sequência de montagem.

II - As plantas de tubulação são desenhos feitos em escala, contendo todas as tubulações de uma determinada área, representadas em projeção horizontal.

III - Os desenhos isométricos são os feitos em perspectiva isométrica, sem escala.

Está correto o que se afirma em

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

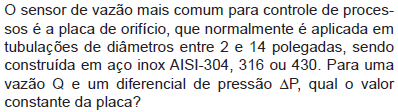

• A.



• B.



• C.



• D.



• E.



• A.



• B.



• C.



• D.



• E.



Um sistema supervisório utiliza telas representativas do processo fabril. Sobre esse sistema, é INCORRETO afirmar que

• A.

  possui meios de se comunicar com dispositivos de campo.

• B.

  possui telas, alarmes e eventos, históricos e relatórios.

• C.

  utiliza banco de dados para guardar dados durante um período predeterminado.

• D.

  é utilizado somente em sistemas onde não há controladores lógicos programáveis.

• E.

  é considerado o mestre em uma rede Modbus com um CLP.

A rede Modbus foi desenvolvida na década de 1970 pela Modicon e continua bastante utilizada atualmente. Sobre esse tipo de rede, analise as afirmações a seguir.

I - A verificação de erro nas mensagens RTU é o resultado de um cálculo de Checagem de Redundância Longitudinal (LRC) executado nos índices de mensagem.

II - No Modbus/TCP, as estações utilizam o modelo cliente-servidor.

III - No modo ASCII, os dados são transmitidos por dois caracteres em formato hexadecimal.

IV - O RTU e o ASCII são modos de comunicação do protocolo Modbus.

Está correto APENAS o que se afirma em

• A.

  I e III.

• B.

  II e III.

• C.

  II e IV.

• D.

  I, II e IV.

• E.

  II, III e IV.

No que se refere ao Sistema Instrumentado de Segurança (SIS), analise as afirmações a seguir.

I - No SIL 1, o Fator de Redução de Risco (RRF) é de 1.000 a 10.000.

II - O Hazop é uma ferramenta para identificação de riscos do processo.

III - Os instrumentos utilizados em SIS são os mesmos utilizados na leitura das variáveis de processo.

IV - No SIL 2, a probabilidade de falha sob demanda (PFD_média) varia de 0,1% a 10%.

Está correto APENAS o que se afirma em

• A.

  I e III.

• B.

  II e III.

• C.

  II e IV.

• D.

  III e IV.

• E.

  II, III e IV.

A instalação de equipamentos intrinsecamente seguros em painéis obedece a algumas regras. Uma dessas regras implica afirmar, corretamente, que

• A.

  os terminais intrinsecamente seguros devem ser interconectados aos terminais comuns em instalações elétricas.

• B.

  os cabos dos equipamentos intrinsecamente seguros são de cor vermelha.

• C.

  os equipamentos intrinsecamente seguros levam o código Ex e.

• D.

  a separação dos circuitos intrinsecamente seguros dos comuns pode ser efetivada por placas de separação metálicas ou não, ou por uma distância maior que 50 mm.

• E.

  as barreiras de segurança intrínseca são utilizadas em áreas sem risco de explosão.

Analisadores são amplamente utilizados na indústria para leitura de grandezas que não sejam nível, pressão, temperatura ou vazão. Alguns tipos encontrados são os analisadores de pH, de gases e de líquidos, entre outros. Nesse contexto, sabe-se que o(s)

• A.

  analisador de pH pode ser utilizado para medir o índice de corrosão de uma solução aquosa.

• B.

  hélio (He), o oxigênio (O₂), o nitrogênio (N₂) e o hidrogênio (H₂) são gases de arraste para cromatógrafos.

• C.

  eletrodo de referência, em um analisador de pH, troca íons com uma junção porosa e, por esse motivo, não está sujeito à contaminação.

• D.

  analisador de potencial Redox é utilizado para a mesma aplicação do analisador de pH.

• E.

  gases de arraste para cromatógrafos devem ser quimicamente inertes e possuir baixa pureza.

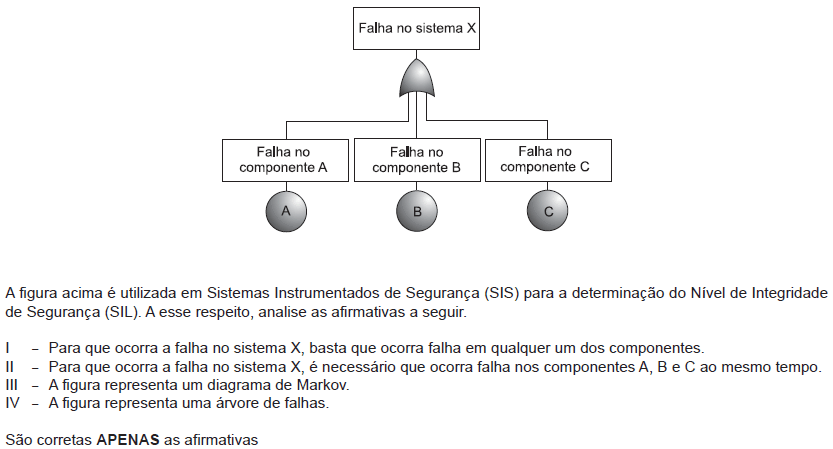

• A.

  I e IV.

• B.

  II e III.

• C.

  II e IV.

• D.

  I, III e IV.

• E.

  II, III e IV.

• A.



• B.



• C.



• D.



• E.
