Questões de Engenharia Mecatrônica do ano 2011

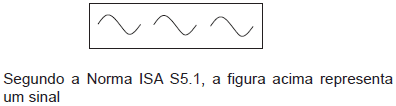

• A.

  sônico com transmissão guiada.

• B.

  eletromagnético com transmissão não guiada.

• C.

  binário elétrico.

• D.

  pneumático.

• E.

  hidráulico.

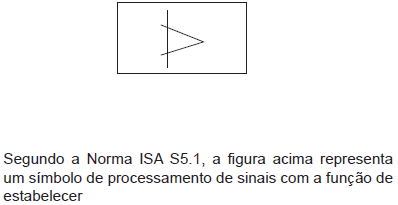

• A.

  um seletor de sinal baixo.

• B.

  um seletor de sinal alto.

• C.

  o limite inferior.

• D.

  o limite superior.

• E.

  a polarização.

Uma medição em dB foi realizada em um instrumento com escala baseada em uma impedância de 600 Ω, resultando em uma leitura de 0 dB. Se a carga real é de 600 Ω, qual o valor real da leitura?

• A.

  0 dB

• B.

  0,5 dB

• C.

  0,8 dB

• D.

  1,0 dB

• E.

  3,0 dB

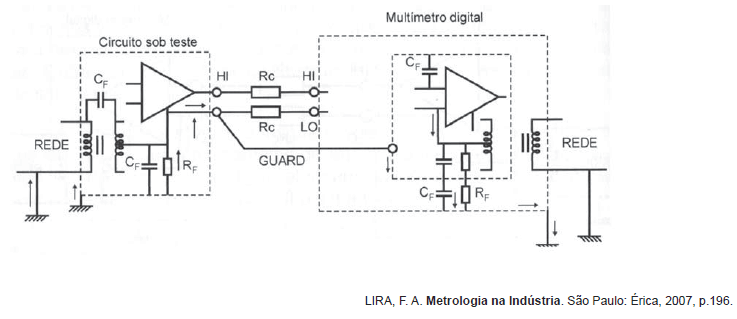

A técnica ilustrada acima é denominada GUARD. Em que condição o terminal GUARD deve ser ligado no terminal LO do circuito sob teste?

• A.

  Em caso de não existir tensão de modo comum.

• B.

  Quando as medidas não forem de alta exatidão.

• C.

  Quando as pontas de prova tiverem baixa impedância.

• D.

  Quando as pontas de prova forem curtas.

• E.

  Havendo tensão de modo comum.

Uma carga de 1.000 N é sustentada por um pistão hidráulico de área igual a 0,01 m². Qual o valor da pressão?

• A.

  1 bar

• B.

  10 bar

• C.

  100 bar

• D.

  1.000 bar

• E.

  10.000 bar

Qual dos medidores de vazão abaixo é do tipo deprimogênio?

• A.

  Turbina

• B.

  Placa de orifício

• C.

  Venturi

• D.

  Lâminas rotativas

• E.

  Bocal de vazão

De uma associação em paralelo de dois termopares iguais de F.E.M. (Força Eletromotriz) E1 e E2, respectivamente, resultará uma F.E.M. equivalente a

• A.

  E = E1 + E2

• B.

  E = (E1 + E2)/2

• C.

  E = E1.E2/(E1 + E2)

• D.

  E = E1 – E2

• E.

  E = (E1 + E2)/(E1.E2)

Um técnico em instrumentação, ao analisar um texto sobre válvulas de controle e seus atuadores, verificou a existência de uma informação INCORRETA, a qual afirmava que

• A.

  em uma válvula de controle com atuador tipo mola e diafragma de ação direta ocorre fechamento da válvula com o aumento da pressão.

• B.

  em uma válvula de controle com atuador tipo mola e diafragma de ação indireta ocorre abertura da válvula em caso de falha de suprimento de ar comprimido.

• C.

  os atuadores tipo mola e diafragma normalmente se destinam ao acionamento de válvulas de curso linear, tendo como exemplo as válvulas globo.

• D.

  os atuadores tipo pistão com retorno por mola se destinam, normalmente, ao bloqueio de fluxo, por questões de segurança de processo e de equipamentos, sendo que, neste caso, a válvula pode assumir a posição aberta ou fechada.

• E.

  as válvulas solenoide de comando são válvulas que, por construção, promovem o desvio do fluxo de ar do atuador da válvula principal.

Ao buscar o catálogo de um fabricante de válvulas, qual característica deve ser procurada para definir a capacidade dessas válvulas?

• A.

  Pressão de trabalho

• B.

  Pressão de descarga

• C.

  Perda de carga

• D.

  Coeficiente de vazão

• E.

  Curso da haste

As válvulas globo do tipo corpo dividido (split body) apresentam

• A.

  características de controle baixas.

• B.

  estanqueidade baixa e limitada.

• C.

  construção complexa e de alto risco.

• D.

  manutenção difícil devido à desmontagem.

• E.

  queda de pressão limitada pela construção.
