Questões de Engenharia Mecatrônica da Fundação CESGRANRIO (CESGRANRIO)

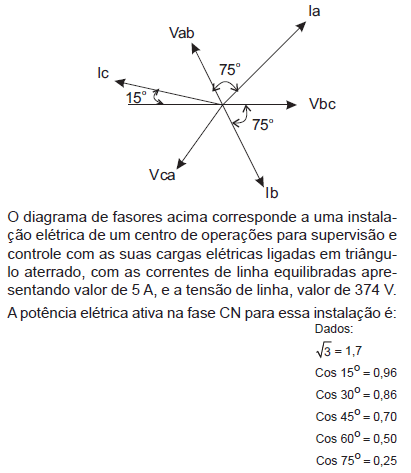

• A. 770 W
• B. 960 W
• C. 1.870 W
• D. 2.140 W
• E. 2.860 W

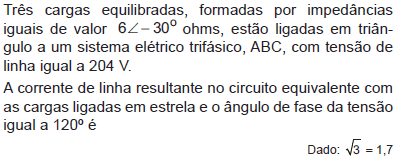

• A. 2045º A
• B. 4530º A
• C. 5075º A
• D. 6525º A
• E. 7015º A

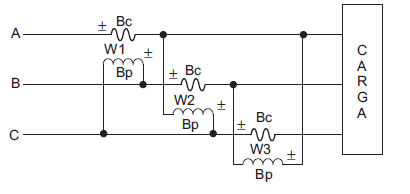

A figura mostra como é possível medir a potência reativa de uma carga em sistemas trifásicos utilizando-se wattímetros. Essa possibilidade só se concretiza se sua bobina de potencial (Bp) for alimentada com tensão defasada, referente à bobina de corrente, em relação à tensão aplicada à carga, de

• A. 240º
• B. 150º
• C. 120º
• D. 90º
• E. 60º

Uma bobina é equivalente a uma resistência associada em série com uma indutância. Quando se aplica uma tensão contínua de valor 20 Volts, a bobina consome 5 A. Quando se aplica uma tensão alternada de valor 10 Volts sob frequência de 50 Hz, a bobina absorve uma corrente alternada de 2 A.

O valor, em Ohms, da reatância indutiva dessa bobina é

• A. 3
• B. 5
• C. 7
• D. 9
• E. 10

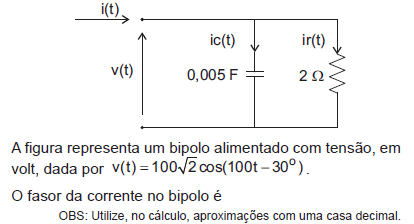

• A. 100 -30º
• B. 60-150º
• C. 30- 90º
• D. 2045º
• E. 10-120º

Um filtro é uma estrutura capaz de atenuar ou rejeitar certa faixa de frequência de um sinal, permitindo a passagem das demais frequências, e tem, entre outras, inúmeras aplicações em engenharia elétrica, eletrônica e de telecomunicações.

Uma vantagem dos filtros ativos, construídos usando-se amplificadores operacionais, é que tais filtros

• A. necessitam de fonte de alimentação CC.
• B. eliminam o uso de indutores.
• C. dependem da resposta de frequência do amplificador operacional usado.
• D. são largamente associados aos inversores com retificadores controlados de silício (SCR) usados em linhas de transmissão de corrente contínua ou em qualquer outro sistema envolvendo alta potência.
• E. são usados apenas em filtros passa-baixa e passaalta.

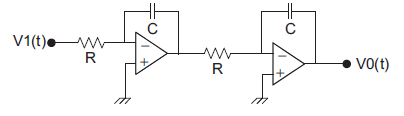

O circuito acima é composto de dois amplificadores operacionais ideais e idênticos, cujas fontes de tensão simétricas de alimentação não foram representadas no circuito. Dois resistores de valor R e dois capacitores de valor C, também ideais, foram acrescentados para compor o circuito.

Qual a função matemática que o circuito representa?

• A.
• B.
• C.
• D.
• E.

O circuito mostrado na figura é composto de um amplificador operacional (OP), com alto ganho de tensão, devidamente polarizado, e sua saída aciona um diodo emissor de luz (LED). O resistor R limita a corrente máxima permitida no LED.

Sabendo-se que a entrada “Vi” do operacional recebe uma tensão senoidal de valor de pico igual a 30 V, qual é o nível, em volts, dessa tensão necessário para acender o LED?

• A. igual a −30
• B. maior que 2 e menor que 4
• C. maior que −10 e menor que 1
• D. igual a 5
• E. maior que 7,5

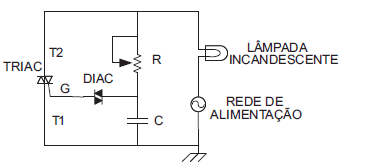

O circuito da figura é um controlador de intensidade luminosa, na qual uma lâmpada incandescente é usada como carga. Para realizar essa função, usam-se dispositivos eletrônicos conhecidos como Triac e Diac, representados na mesma figura. O circuito de controle é feito através de uma malha defasadora RC, com R variável, que atrasa a tensão no capacitor em relação à tensão da rede de alimentação.

Nesses termos, o Triac é disparado

• A. independentemente do Diac, que serve apenas como proteção de Gate.
• B. como um SCR, isto é, apenas quando estiver alimentado pelo ciclo positivo da senoide de alimentação e com um sinal positivo em Gate.
• C. sempre em um ângulo de 90o, e com nível negativo, forçado pela presença do capacitor C de valor fixo da malha defasadora.
• D. sempre em um ângulo maior que 180o, forçado pela presença do capacitor C de valor fixo da malha defasadora.
• E. pelo Diac, quando submetido à tensão igual ou superior à de breakover, podendo ocorrer nos dois semiciclos da tensão senoidal da alimentação, descarregando o capacitor no Gate do Triac.

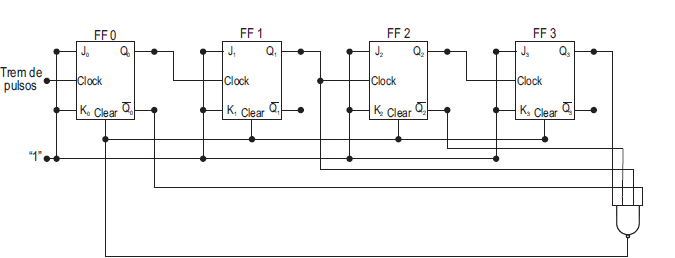

O circuito eletrônico digital acima representa um contador binário e é construído usando-se 4 J-K flip-flops (FF 0,1, 2 e 3), tipo T (entradas J e K ligadas a “1” lógico). Quando a entrada clear recebe um pulso “0”, leva a “0” todas as saídas Q dos flip-flops do circuito. Um trem de pulsos, representado no circuito, excita a entrada Clock do primeiro flip-flop, e, a cada descida do pulso de Clock, o flip-flop muda de estado.

Com base no circuito e nas considerações acima, identifica-se que o circuito representa um contador módulo

• A. 16
• B. 10
• C. 8
• D. 6
• E. 4
