Questões de Engenharia Mecatrônica da Fundação CESGRANRIO (CESGRANRIO)

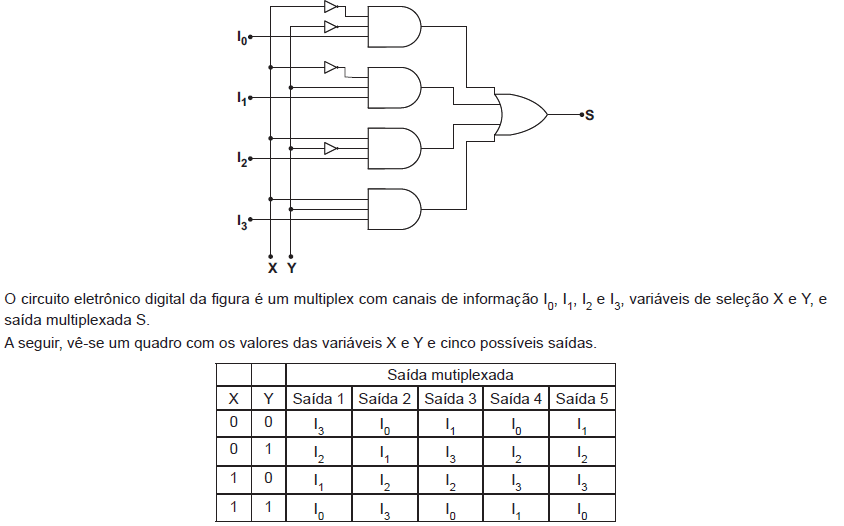

A representação da Saída Multiplexada S é a saída

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

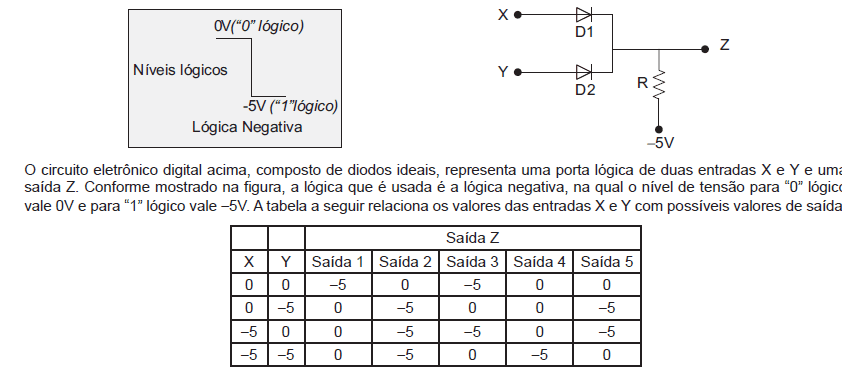

A saída que corresponde à saída Z do circuito é a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

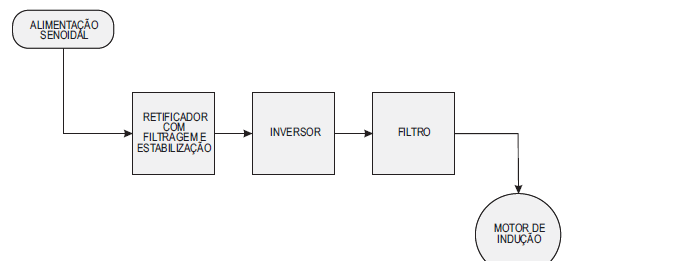

O acionador CA de frequência variável, representado no diagrama abaixo, é usado para controlar a velocidade de um motor de indução. A velocidade do motor de indução é proporcional à frequência aplicada, e, consequentemente, o controle da velocidade corresponde ao controle de frequência. Os componentes responsáveis pelo chaveamento do retificador são diodos retificadores de silício, e o inversor é construído usando-se tiristores, além do uso de elementos passivos de circuito. Todos os componentes do circuito são ideais.

Assim, a função do inversor e a função do filtro localizado entre o inversor e o motor, representados no diagrama, são, respectivamente,

• A. converter corrente alternada em contínua e minimizar o fator de ondulação.
• B. converter corrente contínua em alternada, puramente senoidal, e minimizar o fator de ondulação, deixando o controle de velocidade mais suave.
• C. converter a tensão contínua em alternada não senoidal com frequência variável em função do ângulo de disparo dos tiristores que compõem o circuito do inversor e minimizar a ação dos harmônicos existentes na tensão não senoidal gerada pelo inversor.
• D. inverter a fase da tensão de alimentação a cada ciclo e eliminar todos os harmônicos da tensão gerados pelo inversor.
• E. controlar o valor eficaz da tensão senoidal entregue ao motor e gerar harmônicos necessários ao funcionamento do motor.

Os métodos usados para preparar adequadamente a função de transferência de um sistema, visando à determinação de seus polos e zeros, constitui poderoso ferramental matemático para o estudo da estabilidade de sistemas elétricos e eletrônicos.

Dentro desse contexto, sabendo-se que um dado sistema apresenta a seguinte função de transferência

quais os valores de seus polos?

• A. −3; −5; −2−j4, −2+j4; −8−j8 e −8+j8
• B. −3; −2−j4, −2+j4; −8−j8 e −8+j8
• C. 3; 5; 2−j4, 2+j4; 8−j8 e 8+j8
• D. −5; −2−j4, −2+j4; −8−j8 e −8+j8
• E. 5; 2−j4, 2+j4; 8−j8 e 8+j8

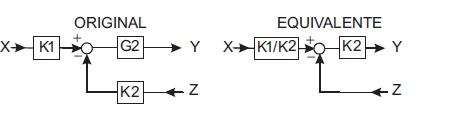

Com o objetivo de facilitar o cálculo da função de transferência de um sistema complexo, é comum representá-lo pelo seu diagrama em blocos. Com base em seu diagrama original, é possível reorganizar ou rearranjar esses blocos obedecendo a regras específicas denominadas álgebra de blocos. Dessa forma, comparando-se as equações correspondentes, podem ser criados diagramas equivalentes.

O par que representa os diagramas em blocos original e equivalente é

• A.
• B.
• C.
• D.
• E.

Um projeto de automação desenvolvido para uma empresa em fase de crescimento necessitou instalar conversores DC-DC conforme a figura abaixo, que, nesse caso, é denominada “boost converter”.

A função do indutor L nesses conversores é:

• A. proteger o diodo D
• B. proteger a fonte de tensão V_i
• C. proteger o dispositivo de chaveamento S
• D. armazenar energia de modo a obter V_o>V_i
• E. armazenar energia de modo a obter V_i>V_o

Um controlador autoprogramável (CLP) é um computador desenvolvido para desempenhar funções de controle de diversos níveis de complexidade.

Os CLP apresentam diversas características. NÃO é uma dessas características:

• A. os status dos dispositivos de saída, após a execução de uma rotina, são atualizados pelo processador por meio dos Circuitos/Módulos de Entrada/Saída.
• B. os status dos dispositivos de entrada são armazenados na CPU para serem processados pelo Programa de Aplicação.
• C. a CPU compreende o processador, o sistema de memória e os circuitos auxiliares de controle.
• D. a CPU executa a leitura dos status (condições) dos dispositivos de entrada.
• E. a fonte de alimentação é responsável por fornecer tensão a CPU e aos Circuitos/Módulos de Entrada/ Saída.

Nas instalações industriais, devido à presença de elementos não lineares como tiristores, é comum o aparecimento de componentes harmônicos na rede AC.

Qual a providência que poderá ser tomada para minimizar os efeitos desses componentes?

• A. Blindar toda a fiação da rede.
• B. Utilizar varistores entre os dispositivos não lineares e a rede.
• C. Utilizar varistores entre os terminais da rede.
• D. Utilizar filtros passa-baixas entre os dispositivos não lineares e a rede.
• E. Utilizar filtros passa-altas entre os dispositivos não lineares e a rede.

Com o objetivo de exercer o controle e a supervisão de plantas industriais, é frequente a utilização do sistema SCADA (supervisory control and data acquisition). O seu uso permite acesso a informações sobre o estado atual do sistema através de recursos que podem ser visíveis na tela dos computadores.

Outra característica importante no software, utilizada no sistema, é a

• A. possibilidade de os operadores alterarem valores de set points do sistema pelo teclado ou pelo mouse.
• B. falta de uma interface homem-máquina.
• C. existência de alarmes sobre alterações do processo.
• D. presença de cálculos de grande complexidade só resolvidos com uso de computadores.
• E. obtenção de informações sobre as questões pessoais dos funcionários.

O sistema de automação de uma indústria prevê uma operação com sinais que se propagam com o comprimento de onda de 6000 angstrons e na velocidade da luz, que é de 300.000 km/s.

Tendo em vista a necessidade de utilização de sistemas sensores capazes de decodificar esses sinais, a frequência de recepção, em hertz, é

• A. 2 x 10¹⁴
• B. 4 x 10¹⁴
• C. 5 x 10¹⁴
• D. 7 x 10¹⁴
• E. 8 x 10¹⁴
