O AutoCAD dispõe de vários recursos que permitem a criação de imagens com acabamento foto-realístico que facilitam o entendimento do projeto e uma análise mais apurada da obra a ser construída. A respeito dos conceitos relativos às técnicas de renderização, assinale a opção correta.

• A. O usuário deve indicar uma definição de luz na cena a ser visualizada para que utilize o comando RENDER.
• B. A opção spotlight representa uma luz proveniente de um ponto luminoso, como uma lâmpada incandescente direcional.
• C. O sol e o céu são fontes secundárias de iluminação no AutoCAD.
• D. Os raios de sol são paralelos e apresentam tom amarelado, enquanto a luz projetada da atmosfera advém de todas as direções e apresenta cor azulada distinta.
• E. Para a utilização do comando RENDER, que permite a visualização do material no objeto 3D, deve-se ter aplicado um acabamento de textura ao modelo.

O sistema de coordenadas padrão do ambiente bidimensional do programa AutoCAD é composto por dois eixos coplanares e perpendiculares entre si: o eixo das abscissas X e o eixo das ordenadas Y, sobre os quais os objetos podem ser representados. No entanto, para isso, é preciso definir valores para as coordenadas dos pontos do desenho, que podem ser cartesianas ou polares. Com relação aos sistemas de coordenadas, assinale a opção correta.

• A. As coordenadas cartesianas e polares podem ser absolutas ou relativas.
• B. No sistema de coordenadas cartesianas, para se definir um ponto, é suficiente definir valores no eixo X.
• C. Para que um usuário possa definir um ponto no sistema de coordenadas polares, ele terá de saber as distâncias desse ponto nos eixos X e Y e o ângulo desse ponto.
• D. Tanto no sistema de coordenadas cartesianas quanto no de coordenadas polares, para se definir um ponto, é preciso determinar o ângulo desse ponto sobre o plano de interesse do usuário.
• E. As coordenadas e distâncias devem ser configuradas somente em metros, centímetros e polegadas.

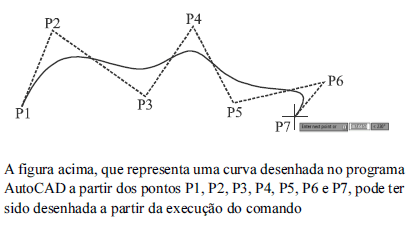

• A. Ellipse.
• B. Spline Control Vertice.
• C. Polyline 2D.
• D. Spline Fit.
• E. Arc.

No AutoCAD, o comando Polyline 2D cria

• A. uma sequência interligada de linhas, elipses ou a combinação dos dois.
• B. somente linhas interligadas.
• C. uma sequência de linhas ou arcos, interligados ou independentes.
• D. uma sequência interligada de linhas, arcos ou a combinação dos dois.
• E. uma sequência de linhas independentes.

No AutoCAD, o scroll (roda ou botão do meio) do mouse, ao ser girado, ativa o(s)

• A. comandos View Back e View Forward.
• B. comando Zoom Object.
• C. comando Zoom Scale.
• D. comando Pan.
• E. comandos Zoom In e Zoom Out.

Um técnico desenhou no AutoCAD 2D a planta baixa, dois cortes e as quatro fachadas de uma casa com 450 m2 de área construída e utilizou o Zoom Object para obter na tela somente uma janela em vista. Nessa situação hipotética, caso deseje visualizar todos os desenhos contidos na área gráfica, o técnico deverá utilizar o comando

• A. Zoom Window.
• B. Zoom Extents.
• C. Zoom In.
• D. Regen.
• E. Pan.

Com relação aos comandos de edição do programa AutoCAD denominados Array e Offset, que têm a função de copiar objetos, assinale a opção correta.

• A. Ao copiar, o comando Array oferece a opção de apagar o objeto original. O comando Offset não disponibiliza essa opção.
• B. O comando Array faz cópias não associativas e o comando Offset faz cópias associativas.
• C. O comando Array permite editar o número de cópias e a distância entre elas após a sua finalização e o comando Offset permite definir o número de cópias antes de se copiar o objeto.
• D. Não há diferença de operação entre esses dois comandos, pois ambos fazem cópias da mesma forma.
• E. O comando Array faz cópias ordenadas e o comando Offset faz cópias paralelas.

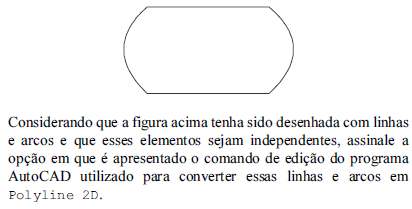

• A. Extend
• B. Stretcht
• C. Stretcht
• D. Fillet
• E. Lengthen

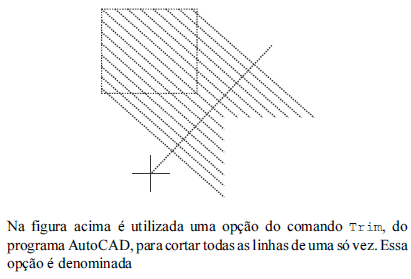

• A. Fence.
• B. Edge.
• C. Multiple.
• D. Crossing.
• E. Project.

Com respeito ao Layout, que é um ambiente de trabalho bidimensional do software AutoCAD, assinale a opção correta.

• A. Em um arquivo de desenho são criados apenas dois Layouts.
• B. O desenho é visualizado no Layout pela Viewport.
• C. O Layout pode estar localizado no Model Space ou no Paper Space.
• D. O Layout é adimensional, ou seja, não possui unidade de medida.
• E. Os desenhos no Layout devem estar todos na mesma escala.
