Questões de Artes do ano 2014

• A. 2,94 m.
• B. 2,10 m.
• C. 2,24 m.
• D. 2,55 m.
• E. 2,86 m.

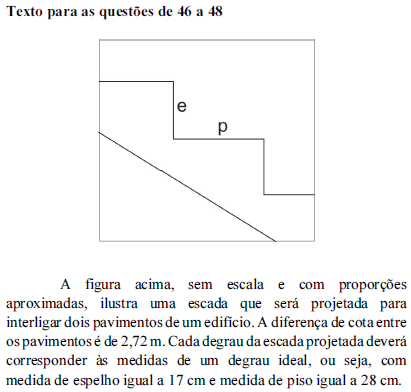

Considerando que a escada em questão seja representada em um corte na escala 1:25 e que a diferença de cota entre pisos seja a altura total do desenho, assinale a opção em que é apresentada a medida da altura desse desenho.

• A. 5,44 cm
• B. 8,16 cm
• C. 10,88 cm
• D. 27,20 cm
• E. 2,72 cm

Uma edificação cuja planta baixa apresenta formato trapezoidal será construída em um terreno retangular. As medidas reais da edificação, em planta, são as seguintes: base maior = 40 m, base menor = 28,3 m e altura = 12 m. Considerando que as medidas reais do terreno sejam 20 m × 50 m, assinale a opção que apresenta a porcentagem do terreno ocupada pela edificação.

• A. 40,9 %
• B. 44,7 %
• C. 66,9 %
• D. 24,3 %
• E. 25,5 %

Se, em um projeto desenhado em escala 1:50, a altura de um prédio mede 17,5 cm, então a verdadeira grandeza dessa altura é

• A. 7,5 m.
• B. 8,75 m.
• C. 17,5 m.
• D. 35 m.
• E. 3,5 m.

Considerando que uma sala meça 3,60 m × 6,40 m, assinale a opção que apresenta as medidas dessa sala em centímetros, em uma planta representada em escala 1:20.

• A. 18 cm × 12 cm
• B. 18 cm × 32 cm
• C. 32 cm × 18 cm
• D. 12 cm × 18 cm
• E. 16 cm × 9 cm

O ambiente interno de um banheiro apresenta as seguintes medidas (em planta): 1,55 m × 2,55 m. Uma das paredes desse banheiro tem uma porta com largura total de 0,80 m e altura de 2,10 m; em outra parede, há uma janela quadrada com largura de 0,55 m. Esse banheiro será totalmente revestido de ladrilhos cerâmicos. Com base nessas informações, prevendo que haja 10% de perda de material e levando em consideração que o pé direito (altura total) do ambiente seja de 2,50 m, assinale a opção em que é apresentada a metragem aproximada necessária de ladrilhos para revestir o piso e as quatro paredes do banheiro.

• A. 22,00 m²
• B. 22,45 m²
• C. 24,70 m²
• D. 26,90 m²
• E. 20,20 m²

• A. 4,00 m
• B. 1,00 m
• C. 1,20 m
• D. 2,20 m
• E. 2,40 m

Um shopping center apresenta uma área de 40.000 m² disponível para a ocupação de estacionamento. Se 30% da área será destinada à circulação de veículos e de pedestres,então o número aproximado de vagas de estacionamento que poderão ser permitidas nessa área, considerando que cada vaga ocupa uma área retangular de 4,5 m × 1,70 m, é igual a

• A. 5.229.
• B. 5.230.
• C. 1.307.
• D. 2.250.
• E. 3.660.

Um palco em formato de hexágono regular será construído para apresentações musicais. Sabe-se que, em planta, esse palco encontra-se inscrito em uma circunferência imaginária de raio igual a 5 m. Assinale a opção em que é apresentada a área ocupada por esse palco.

• A. 108,1 m²
• B. 129,75 m²
• C. 150 m²
• D. 157 m²
• E. 64,87 m²

Acerca das características gerais de programas para a representação de projeto em modelagem 3D, assinale a opção correta.

• A. O AutoCAD exporta arquivos WMF como gráficos, que podem ser inseridos como imagens em programas do padrão Windows.
• B. O AutoCAD permite importar dados do 3ds Max, tais como malhas, materiais, mapeamentos, luzes e câmeras.
• C. No SketchUp, programa utilizado para a criação de estudos iniciais e esboços na arquitetura, os arquivos gerados não são exportados para o AutoCAD para o desenvolvimento de desenhos técnicos.
• D. O SketchUp consiste em uma ferramenta empregada para a apresentação de modelos tridimensionais, mediante a qual se geram arquivos em formato digital no padrão bitmap que não são lidos no padrão vetorial.
• E. A partir das animações realizadas no AutoCAD, geram-se arquivos independentes e não compatíveis com a extensão AVI.
