Questões de Artes do ano 2014

Caso um objeto tenha sido desenhado no formato A2 e em escala 1:25 e, em seguida, reduzido para o formato A4, a escala desse desenho em seu novo formato será igual a

• A. 1:200.
• B. 1:250.
• C. 1:500.
• D. 1:1000.
• E. 1:100.

De acordo com a definição de planos de projeção para a geometria descritiva, a quantidade de posições diferentes que um ponto pode ocupar em relação aos planos de projeção é igual a

• A. 6.
• B. 8.
• C. 9.
• D. 12.
• E. 4.

Texto para as questões de 37 a 39

Para localizar um ponto no espaço, utilizando a projeção paralela ortogonal, é necessário um sistema de dois planos de projeção perpendiculares entre si, um na posição horizontal e outro na posição vertical. Esses planos formam quatro porções iguais denominadas diedros. Considerando as informações do texto, assinale a opção que apresenta o diedro em que um ponto tem cota e afastamento negativos.

• A. 4.º diedro
• B. diedro horizontal anterior
• C. 1.º diedro
• D. 2.º diedro
• E. 3.º diedro

Texto para as questões de 37 a 39

Para localizar um ponto no espaço, utilizando a projeção paralela ortogonal, é necessário um sistema de dois planos de projeção perpendiculares entre si, um na posição horizontal e outro na posição vertical. Esses planos formam quatro porções iguais denominadas diedros. Um ponto situado no chamado plano bissetor apresenta

• A. cota e afastamento iguais.
• B. apenas afastamento negativo.
• C. cota e afastamento negativos.
• D. apenas afastamento positivo.
• E. apenas cota negativa.

Texto para as questões de 37 a 39

Para localizar um ponto no espaço, utilizando a projeção paralela ortogonal, é necessário um sistema de dois planos de projeção perpendiculares entre si, um na posição horizontal e outro na posição vertical. Esses planos formam quatro porções iguais denominadas diedros. Ainda com base nas informações do texto, se a projeção de uma figura geométrica plana em relação a um dos planos de projeção apresentar-se em verdadeira grandeza, a

• A. projeção estará deformada.
• B. projeção não apresentará as medidas nem os ângulos reais da figura.
• C. figura será paralela ao plano de projeção.
• D. figura será perpendicular ao plano de projeção.
• E. figura será oblíqua em relação ao plano de projeção.

A reta de máximo declive (ou de maior declive) de um plano em relação a outro plano é, por definição, a reta que, pertencendo a um plano, forma com o outro plano o maior ângulo possível. O único plano projetante que não possui reta de máximo declive é o plano

• A. vertical.
• B. de topo.
• C. de perfil.
• D. frontal.
• E. horizontal.

A perspectiva cônica de um objeto é a sua projeção sobre um plano. Nesse sentido, a linha do horizonte, termo técnico muito utilizado ao representar um objeto em perspectiva cônica, corresponde

• A. à intersecção do plano horizontal com o plano onde é desenhada a perspectiva.
• B. ao centro das projeções.
• C. à distância do ponto de vista ao ponto principal.
• D. à reta que passa pelo ponto de vista e por cada um dos pontos do objeto representado.
• E. ao raio visual perpendicular ao plano onde é desenhada a perspectiva.

Em uma perspectiva isométrica, o ângulo formado por dois dos eixos projetados em relação ao plano de projeção é igual a

• A. 270 º.
• B. 30 º.
• C. 60 º.
• D. 90 º.
• E. 120 º.

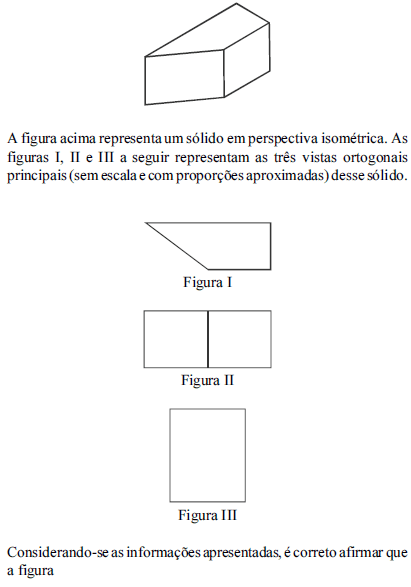

• A. II representa a vista frontal e a figura III, a vista superior do sólido.
• B. II representa a vista superior e a figura III, a vista frontal do sólido.
• C. I representa a vista superior e a figura II, a vista frontal do sólido.
• D. I representa a vista frontal e a figura II, a vista lateral esquerda do sólido.
• E. II representa a vista inferior e a figura III, a vista frontal do sólido.

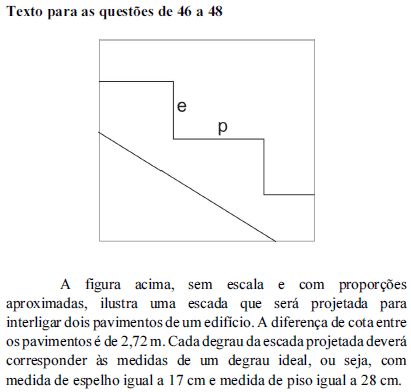

Considere que uma versão do projeto prevê uma escada simples (reta, sem patamar e de lance único) que interliga os dois pavimentos. Nesse caso, para cumprir as condições especificadas no projeto, o comprimento ocupado por essa escada é igual a

• A. 4,20 m.
• B. 4,40 m.
• C. 2,72 m.
• D. 3,60 m.
• E. 3,92 m.
