Um motor elétrico de indução trifásico de 25 cv, 380 V, opera a plena carga com rendimento de 90%. A relação entre a potência ativa e a potência aparente absorvida pelo motor é 0,8. A corrente elétrica absorvida pelo motor, em A, é aproximadamente,

• A.

  25

• B.

  32

• C.

  39

• D.

  46

• E.

  53

Para dimensionamento da seção mínima de condutores considere os possíveis critérios relacionados a seguir.

I. Capacidade de condução de corrente.

II. Econômico de custo da energia dissipada contra custo inicial da instalação.

III. Limites de queda de tensão.

IV. 70% do limite de temperatura de escoamento do polímero da isolação.

V. Capacidade de condução de corrente de curtocircuito por tempo limitado.

É obrigatória a aplicação dos critérios relacionados SOMENTE em

• A.

  I e III.

• B.

  II e IV.

• C.

  I, II e III.

• D.

  I, III e V.

• E.

  II, III e V.

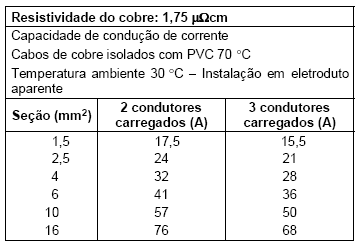

Atenção: Para responder às questões de números 53 a 55, considere os dados abaixo.

Pelo critério da ampacidade, a secção dos condutores para a ligação de uma carga monofásica de 6,6 kW, fator de potência 0,6, em 220 V, é

• A.

  16 mm²

• B.

  10 mm²

• C.

  6 mm²

• D.

  4 mm²

• E.

  2,5 mm²

Atenção: Para responder às questões de números 53 a 55, considere os dados abaixo.

Pelo critério da ampacidade, a secção dos condutores fase para a ligação de uma carga trifásica de 10 kW, fator de potência 0,8, em 380 V, fixando-se a corrente de projeto do circuito em 25% além da corrente nominal da carga é

• A.

  1,5 mm²

• B.

  2,5 mm²

• C.

  4 mm²

• D.

  6 mm²

• E.

  10 mm²

Atenção: Para responder às questões de números 53 a 55, considere os dados abaixo.

Considerando-se apenas a resistência ôhmica do condutor, pelo critério da queda de tensão, a queda de tensão percentual, para um circuito monofásico em 220 V, com carga de 1650 W e fator de potência 0,75, com seção dos condutores 2,5 mm² e 50 m de distância entre o quadro de distribuição e a carga, aproximadamente, vale,

• A.

  5,0%

• B.

  4,4%

• C.

  3,8%

• D.

  3,2%

• E.

  2,6%

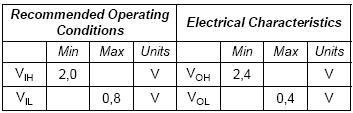

Um manual fornece os seguintes parâmetros de um circuito integrado digital TTL:

 Considere as afirmações abaixo.

I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.

II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.

III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.

IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 V.

Esta correto o que se afirma SOMENTE em

• A.

  I, II e III.

• B.

  I e III.

• C.

  I e IV.

• D.

  II e III.

• E.

  III e IV.

O fabricante de um LED de 5 mm vermelho fornece as informações seguintes:

Especificações de operação: I_F = 20 mA @ V_F = 1,7 V

Especificações máximas: I_F = 50 mA e V_R = 5,0 V

Para acioná-lo por meio de uma fonte de alimentação de 12 V, deve-se ligá-lo em série com um resistor comercial cujo valor nominal mais adequado é

• A.

  47 k.

• B.

  5k6

• C.

  560

• D.

  56

• E.

  15

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

A função do starter é produzir a sobretensão inicial necessária para ligar a lâmpada.

• C. Certo
• E. Errado

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

Uma das funções do reator é limitar a corrente que circula no circuito.

• C. Certo
• E. Errado

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

A função do condensador é compensar o fator de potência no circuito. Caso esse componente não fosse ligado, o fator de potência poderia ser bastante reduzido em função da presença do reator no circuito.

• C. Certo
• E. Errado
