Questões de Engenharia Elétrica do ano 2007

Um gerador especificado pela expressão v(t) = 40.cos(ωt + 0,79) [V] alimenta uma resistência de 3 Ω em série com uma reatância capacitiva de 4 Ω.

Neste caso, a expressão da corrente é

• A. i(t) = 8.cos(ωt + 1,71) [A]
• B. i(t) = 8.cos(ωt − 0,14) [A]
• C. i(t) = 10.cos(ωt + 0,14) [A]
• D. i(t) = 5,7.cos(ωt + 1,71) [A]
• E. i(t) = 13,3.cos(ωt − 1,43) [A]

Após o disparo do SCR e a retirada da corrente de gatilho, a corrente mínima de anodo que o mantém em condução é

• A. I_L - latching current.
• B. I_GT - gate trigger current.
• C. I_FSM - surge peak forward current.
• D. I_FAV - average forward current.
• E. I_H - holding current.

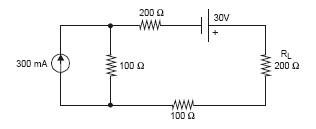

Determine a potência na carga R_L.

• A. 5 W
• B. 4 W
• C. 3 W
• D. 2 W
• E. 1 W

Um gerador CC tem os enrolamentos de campo ligados em circuito independente do circuito da armadura e este último possui resistência de 1,0Ω. Em um ensaio em vazio, com o rotor girando a 1800 rpm, a força eletromotriz induzida medida é 240 V. Quando o rotor girar a 1200 rpm, alimentando carga de 4 A, desprezando os efeitos da reação do induzido, a tensão nos terminais da armadura é, em V, aproximadamente,

• A. 116
• B. 134
• C. 156
• D. 174
• E. 196

Um transformador trifásico de 500 kVA, com tensões nominais 13200/ 380 V, possui o primário ligado em triângulo e o secundário ligado em estrela e alimenta uma carga equilibrada de 300 kW com fator de potência 0,8. A corrente de linha absorvida pelo enrolamento primário do transformador, em A, vale aproximadamente,





• A.

  7,1

• B. 10,3
• C. 13,5
• D. 16,7
• E. 19,9

Dois transformadores trifásicos de mesmas tensões nominais no primário e secundário, ambos com ligação no primário em triângulo e no secundário em estrela e com idêntico deslocamento angular no primário e secundário, um com potência nominal de 500 kVA e impedância de 5% e o outro com potência nominal de 750 kVA e impedância de 7,5%, são instalados ligados em paralelo. Quando a carga ligada ao secundário dos dois for 800 kVA, o transformador de 500 kVA transportará, aproximadamente, carga, em kVA, de

• A. 240
• B. 280
• C. 320
• D. 360
• E. 400

Um circuito trifásico em 220 V que alimenta um motor de indução trifásico de 20 kW, com fator de potência 0,7 e rendimento de 80%, tem a corrente de projeto fixada pela corrente nominal do motor mais 25% desta mesma corrente. O valor da corrente de projeto, em A, aproximadamente, é

• A.

  82,2

• B. 91,5
• C. 100,8
• D. 110,1
• E. 119,4

Considere os dados abaixo para responder as questões de números 52 a 54.

Uma carga monofásica de 4,8 kW e fator de potência 0,75, em 120 V, tão somente pela capacidade de condução de corrente, necessita condutores com seção de

• A. 4 mm²
• B. 6 mm²
• C. 10 mm²
• D. 16 mm²
• E. 25 mm²

Considere os dados abaixo para responder as questões de números 52 a 54.

Para a ligação de uma carga trifásica de 20 kW, fator de potência 0,8, em 220 V, a secção dos condutores fase pelo critério de condução de corrente, deve ser no mínimo

• A.

  4 mm²

• B. 6 mm2
• C. 10 mm2
• D. 16 mm2
• E. 25 mm2

Um circuito possui um nó com quatro derivações, sendo que a corrente de três delas valem:

Nesse caso, a corrente na quarta derivação vale

• A.
• B.
• C.
• D.
• E.
