Questões de Engenharia Elétrica do ano 2009

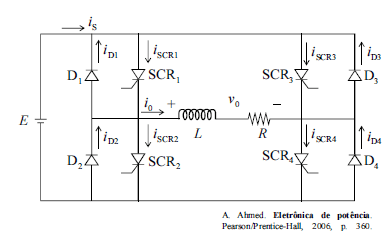

Considerando o circuito elétrico esquematizado na figura acima, julgue os itens a seguir.

A forma de onda da corrente i_o no circuito é retangular.

• C. Certo
• E. Errado

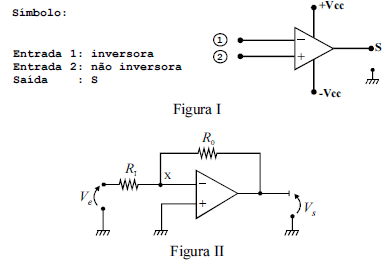

Considerando as figuras I e II acima, julgue os itens seguintes, a respeito de amplificadores operacionais.

As características dos amplificadores operacionais incluem a alta impedância de entrada e a baixa impedância de saída. Para o amplificador mostrado na figura I, se as entradas 1 e 2 tiverem a mesma tensão, a saída apresentará uma tensão de 1 V.

• C. Certo
• E. Errado

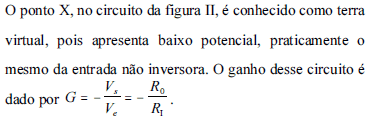

Considerando as figuras I e II acima, julgue os itens seguintes, a respeito de amplificadores operacionais.

• C. Certo
• E. Errado

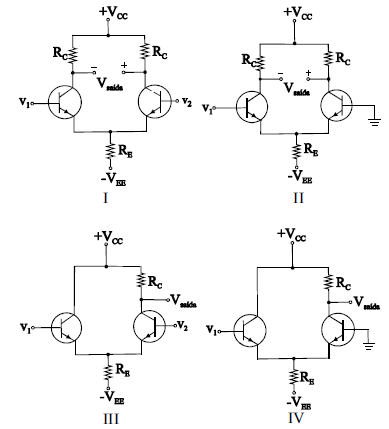

A respeito dos circuitos apresentados nas figuras de I a IV acima, julgue os itens a seguir.

Os circuitos das figuras I e II correspondem a amplificadores diferenciais com entrada com um terminal e saída com dois terminais.

• C. Certo
• E. Errado

A respeito dos circuitos apresentados nas figuras de I a IV acima, julgue os itens a seguir.

Os circuitos das figuras III e IV correspondem a amplificadores diferenciais com entrada simples e saída simples.

• C. Certo
• E. Errado

Considere uma carga industrial estável e constante de 210 kVA, 13,8 kV e fator de potência de 0,90 atrasado. A energia ativa consumida em 10 dias é de:

• A.

  56.000 kWh.

• B.

  3.286 kWh.

• C.

  625 MWh.

• D.

  45.360 kWh.

• E.

  50.400 kWh.

Relativamente aos divisores de tensão é correto afirmar:

• A.

  Os do tipo capacitivo possuem resposta em freqüência elevada, sendo adequados para medição de surtos de tensão.

• B.

  Os do tipo indutivo possuem resposta em freqüência de até 1 MHz.

• C.

  Os do tipo resistivo são adequados apenas para aplicação em corrente alternada.

• D.

  Os do tipo RC têm resposta em freqüência adequada para medição de harmônicos até o de terceira ordem.

• E.

  Os do tipo RL têm resposta em freqüência adequada para medição de harmônicos até o de vigésima quinta ordem.

Um transformador monofásico recebe, no seu primário, uma tensão CA de 100 V superposta a um sinal DC de 5 V. Considerando uma relação de transformação de 1/10, a saída será de:

• A.

  10 Vca superposta a 0,5 Vcc.

• B.

  10 Vca superposta a 5 Vcc.

• C.

  10 Vca.

• D.

  1.000 Vca superposta a 50 Vcc.

• E.

  0 Vcc.

Admita um circuito elétrico série RLC, formado pelos seguintes parâmetros: R= 5
, L= 332 mH e C= 53 μF. Considerando que o circuito opera com uma tensão aplicada de 220 Vca, 60 Hz, determine o percentual da queda de tensão no indutor em relação à tensão de entrada.

• A.

  166%.

• B.

  81,9%.

• C.

  122%.

• D.

  57%.

• E.

  23%.

Considere as seguintes afirmações:

I. Um circuito seletor de freqüência deve possuir elementos reativos.

II. Um filtro é um circuito que objetiva realizar a discriminação de freqüência.

III. O fator de qualidade Q de um circuito é a relação entre o pico de energia armazenada e a energia dissipada por ciclo.

IV. Um circuito ressonante série se comporta como um circuito aberto para a freqüência de ressonância.

V. Um circuito ressonante paralelo se comporta como um curto para a freqüência de ressonância.

Está correto apenas o que se afirma em:

• A.

  I, IV e V.

• B.

  I, II, III e V.

• C.

  II, III e V.

• D.

  II e III.

• E.

  I, III e IV.
