Suponha que um transformador trifásico ideal tenha o primário ligado em triângulo e o secundário, em estrela, que as tensões nominais de fase (tensões nas bobinas) no primário e no secundário sejam de 500 V e 100 V, respectivamente, e que uma carga trifásica equilibrada seja conectada aos terminais do secundário e funcione com tensão nominal desse enrolamento, requerendo corrente de linha no primário cuja intensidade seja igual a 10 A. Com base nessas informações, julgue os itens que se seguem.
A intensidade da corrente de linha que suprirá a carga será igual a 50 A.
- C. Certo
- E. Errado
Um circuito analógico é um conjunto de componentes eletrônicos que compreende, além das alimentações, uma ou várias entradas e uma ou várias saídas. Um sinal coletado em uma de suas saídas é uma função contínua de um sinal ou dos sinais injetados em suas entradas. Os sinais de entrada ou de saída podem ser de tensões ou de correntes. A amplitude dos sinais de saída está ligada à amplitude dos sinais de entrada por uma lei chamada função de transferência. A função de transferência e a natureza dos sinais de entrada e saída definem o tipo do circuito.
Considerando o texto acima, julgue os próximos itens.
Um amplificador operacional é um amplificador diferencial, suscetível de trabalhar com uma rede externa de realimentação linear ou não linear, destinada a fixar o ganho ou a função de transferência desejada, com impedância de saída e ganho de modo comum idealmente infinitos.
- C. Certo
- E. Errado

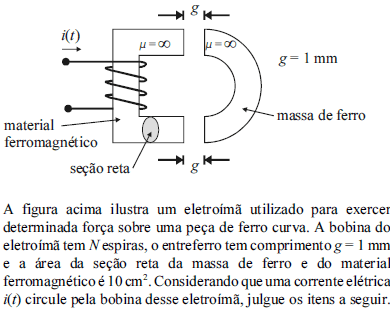

A indutância da bobina nesse circuito é proporcional ao quadrado do valor RMS da corrente elétrica.
- C. Certo
- E. Errado
A relutância do circuito mostrado é inferior a 2 × 106 A/Wb.
- C. Certo
- E. Errado

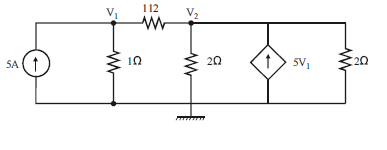

O circuito elétrico mostrado na figura acima é alimentado por meio de uma fonte independente de corrente CC cuja amplitude é igual a 5 A. No circuito também há uma fonte de corrente controlada por tensão. Com relação a esse circuito, julgue os itens subsequentes.
No circuito mostrado, a tensão V2 é igual a -15 V.
- C. Certo
- E. Errado
O circuito elétrico mostrado na figura acima é alimentado por meio de uma fonte independente de corrente CC cuja amplitude é igual a 5 A. No circuito também há uma fonte de corrente controlada por tensão. Com relação a esse circuito, julgue os itens subsequentes.
A potência total absorvida pelos resistores, no circuito apresentado, é igual a 350 W.
- C. Certo
- E. Errado

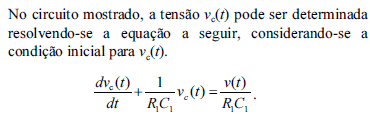

- C. Certo
- E. Errado

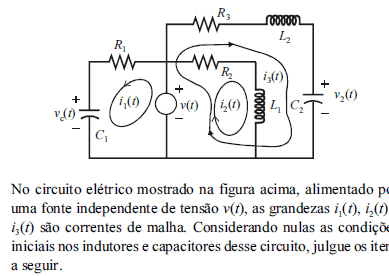

A corrente i1(t) não pode ser calculada sem os valores de C2 e L1.
- C. Certo
- E. Errado

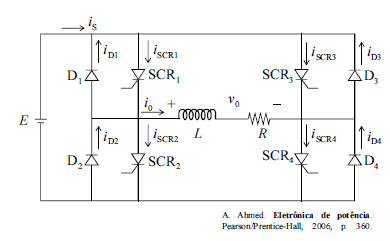

Considerando o circuito elétrico esquematizado na figura acima, julgue os itens a seguir.
O circuito refere-se a um conversor do tipo CC-CA.
- C. Certo
- E. Errado
Considerando o circuito elétrico esquematizado na figura acima, julgue os itens a seguir.
Nesse circuito, os diodos funcionam como caminho de retorno para a corrente de carga.
- C. Certo
- E. Errado
