Questões sobre Eletrônica digital

Levando em conta as informações acima, julgue os itens que se seguem.

Caso somente a variável A assuma o estado ligado, então, quaisquer que sejam os estados das demais variáveis, o processo ficará desligado.

• C. Certo
• E. Errado

O diagrama funcional abaixo representa uma parte de um Conversor Analógico Digital. A saída S é acoplada a um contador e o contador a um conversor BCD/Sete segmentos. Os circuitos são comandados por uma Lógica de Controle.

Essa parte se refere a um Conversor A/D do tipo:

• A.

  Rampa Dupla;

• B.

  Flash;

• C.

  Rampa Simples;

• D.

  Comparações Sucessivas;

• E.

  Realimentado.

Em uma função lógica F as variáveis lógicas são A, B e C. A', B' e C' são os complementos dessas variáveis.
A função
F = A'B'C' + A'B'C A'B C A'B C' A B'C' A B,

pode ser simplificada para:

• A.

  F= A B'C;

• B.

  F= A'+ B C';

• C.

  F= A + B' C;

• D.

  F= A + B + C;

• E.

  F= A' B'C'.

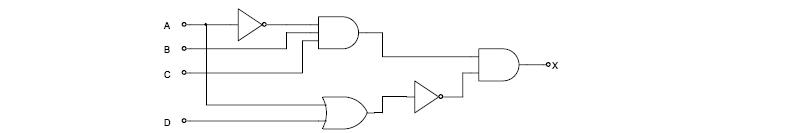

Determine a expressão Booleana correspondente à saída (X) do seguinte circuito lógico:

Assinale a alternativa correta.

• A.
• B.
• C.



• D.
• E.

O circuito integrado 74LS373 é um latch de oito bits e sua tabela de funções está abaixo representada.

Nessa tabela, as oito entradas e as oito saídas estão representadas, respectivamente, por D e Q. A condição Z que aparece na última linha da tabela representa saídas

• A. open-colector.
• B. tri-state.
• C. Schmitt-trigger.
• D. totem pole.
• E. low power Schottky.

O circuito lógico mostrado na figura acima ilustra a aplicação de um demultiplexador. Nesse circuito, o sinal de entrada, X, aparece em uma e somente uma das quatro portas de saída (I ₀ , I ₁ , I ₂ e I ₃ ), de acordo com o controle efetuado por meio das variáveis lógicas A e B. Considerando essas informações, julgue o próximo item.

Para a situação em que A e B assumem, respectivamente, os níveis lógicos um e zero, o sinal X aparecerá na saída I ₃ .

• C. Certo
• E. Errado

A respeito das memórias RAM (random-access memory) em um circuito digital, assinale a opção correta.

• A.

  Não permitem a escrita de dados, porque possuem acesso aleatório e randômico.

• B.

  Quanto ao armazenamento, são do tipo estática.

• C.

  São utilizadas principalmente para o armazenamento de programas de sistemas operacionais em computadores.

• D.

  São voláteis, pois perdem seus dados armazenados com o desligamento da alimentação.

A figura acima mostra um circuito lógico com duas variáveis de entrada — A e B — e uma de saída — S. Nesse circuito, S pode ser expressa corretamente por

• A.



• B.



• C.



• D.

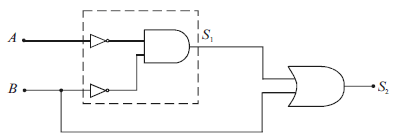

A figura acima ilustra um circuito lógico com duas variáveis de entrada e uma de saída. No que se refere ao funcionamento desse circuito lógico, julgue os próximos itens.

Os elementos do circuito dentro da região tracejada, incluindo-se suas conexões, são equivalentes a uma porta NOU (não-OU).

• C. Certo
• E. Errado

A figura acima ilustra um circuito lógico com duas variáveis de entrada e uma de saída. No que se refere ao funcionamento desse circuito lógico, julgue os próximos itens.

• C. Certo
• E. Errado
