Questões sobre Subestações e Equipamentos Elétricos

Acerca das subestações e dos equipamentos elétricos utilizados em sua operação, julgue os itens a seguir.

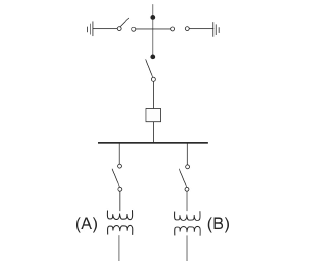

Na situação mostrada na figura abaixo, que ilustra uma subestação com esquema do tipo barramento simples, caso o transformador B apresente defeito, ocorrerá um desligamento completo da subestação, mesmo que o transformador A esteja operando corretamente.



• C. Certo
• E. Errado

A figura acima ilustra uma configuração de barra de parte de uma subestação, conhecida como barra principal e transferência, que é utilizada para suprir uma rede elétrica em alta tensão. Considerando essas informações, julgue os próximos itens.

O dispositivo identificado por V é um disjuntor de transferência, e os identificados por III e IV são denominados disjuntores de bay.

• C. Certo
• E. Errado

A figura acima ilustra uma configuração de barra de parte de uma subestação, conhecida como barra principal e transferência, que é utilizada para suprir uma rede elétrica em alta tensão. Considerando essas informações, julgue os próximos itens.

A barra I é denominada barra de transferência, e a II, barra principal.

• C. Certo
• E. Errado

A figura acima ilustra uma configuração de barra de parte de uma subestação, conhecida como barra principal e transferência, que é utilizada para suprir uma rede elétrica em alta tensão. Considerando essas informações, julgue os próximos itens.

92 Nesse tipo de configuração, a barra e o bay de transferência ficam ligados por cerca de 98% do intervalo de tempo que a subestação opera.

• C. Certo
• E. Errado

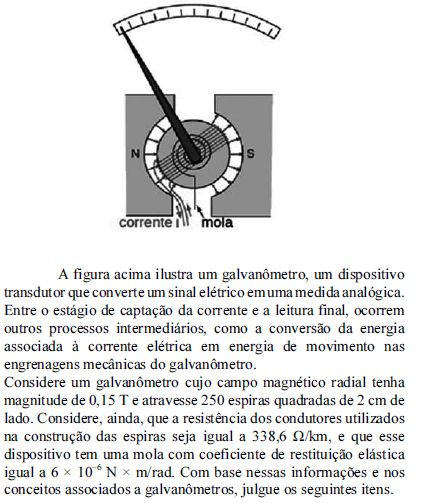

Considerando 3,14 como valor aproximado para π, é correto afirmar que, para o galvanômetro com as propriedades referidas, se a deflexão do ponteiro ilustrado na figura for de 30º, então o torque será inferior a 1,80 × 10^–6 N × m.

• C. Certo
• E. Errado

Os galvanômetros são mais apropriados para medições em circuitos de corrente alternada.

• C. Certo
• E. Errado

O galvanômetro é um exemplo de transdutor eletromecânico, independentemente de estar operando como voltímetro ou como amperímetro.

• C. Certo
• E. Errado

A corrente que flui pelas espiras do galvanômetro é superior a 200 μA.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos às subestações, os seus arranjos, os tipos e os equipamentos utilizados em sua construção. As subestações podem ser classificadas de acordo com sua função no sistema elétrico. Uma subestação de chaveamento, por exemplo, é aquela que converte a tensão de suprimento para um nível diferente, maior ou menor.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos às subestações, os seus arranjos, os tipos e os equipamentos utilizados em sua construção.

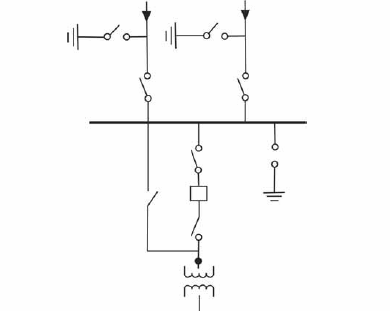

O arranjo de subestação com duas entradas radiais ilustrado na figura abaixo só permite a alimentação da subestação por uma entrada de cada vez, o que causa o desligamento da carga em caso de necessidade de transferência de fonte.



• C. Certo
• E. Errado
