Questões de Engenharia Mecânica da Núcleo de Computação Eletrônica UFRJ (NCE)

Deseja-se efetuar um torneamento cônico em uma barra cilíndrica objetivando-se obter uma peça com as seguintes dimensões:

• D = diâmetro maior do cone = 85mm

• d = diâmetro menor do cone = 60mm

• L = comprimento do cone = 50mm

A inclinação a ser dada na espera do torno mecânico deverá ser feita segundo o ângulo cuja tangente trigonométrica é igual a:

• A.

  0,25

• B.

  0,35

• C.

  0,50

• D.

  1,20

• E.

  1,70

Uma barra cilíndrica de aço deverá ter seu diâmetro reduzido de 86mm para 75mm. Utilizando-se um torno mecânico em que o parafuso do carro tenha passo de 4mm e o anel graduado tenha 80 divisões, o número de divisões que deverão ser avançadas para se obter essa redução é:

• A.

  22

• B.

  44

• C.

  110

• D.

  220

• E.

  440

Em sistemas de transmissão, dentre os acoplamentos elásticos, o único que permite o jogo longitudinal de árvores é o:

• A.

  de dentes arqueados;

• B.

  de fita de aço;

• C.

  de garras;

• D.

  de pinos;

• E.

  perflex.

Em certos tipos de motores de combustão interna, a lubrificação é feita por intermédio de uma peça presa à capa da biela, denominada pescador. Neste caso, a lubrificação se dá por:

• A.

  banho;

• B.

  copo conta-gotas;

• C.

  copo com vareta;

• D.

  névoa;

• E.

  salpico.

Um dos processos por conformação mecânica, usado para a fabricação de tubos sem costura, no qual o material no estado sólido em temperatura elevada (altamente plastificado) é comprimido de encontro a uma matriz é denominado:

• A.

  estiramento;

• B.

  extrusão;

• C.

  forjamento

• D.

  laminação;

• E.

  trefilação.

Em uma transmissão por polias e correias tem-se:

• n₁= rotação da polia menor (polia motriz) = 1200rpm (rotações por minuto)

 d₁= diâmetro da polia menor = 150mm

• n₂= rotação da polia maior = 450rpm

Para obter-se uma rotação de 5rps (rotações por segundo) em uma terceira polia ligada à segunda, o diâmetro, d 3 , desta terceira polia, em mm, deverá ter:

• A.

  300

• B.

  360

• C.

  400

• D.

  600

• E.

  1200

Uma árvore de transmissão de um equipamento está sujeita a elevadas cargas axiais, porém não está sujeita a qualquer carga radial. Nesta situação, os rolamentos apropriados que devem ser montados nesta árvore são do tipo:

• A.

  autocompensadores de uma carreira de rolos;

• B.

  axiais de esferas;

• C.

  de agulhas;

• D.

  de rolos cilíndricos;

• E.

  fixos de uma carreira de esferas.

Nas operações de usinagem utilizam-se as mais variadas ferramentas de corte. Dentre essas, os cossinetes e os machos são ferramentas utilizadas, respectivamente, para a execução das seguintes operações de usinagem:

• A.

  roscamento interno e roscamento externo;

• B.

  roscamento externo e roscamento interno;

• C.

  roscamento externo e mandrilamento;

• D.

  alargamento e furação;

• E.

  alargamento e roscamento externo.

Em um sistema de refrigeração por compressão de vapor, os dispositivos de dosagem, atuando no controle de pressão, permitem a passagem de uma quantidade correta de refrigerante do condensador para o evaporador. Estes dispositivos são:

• A.

  termostato e pressostato;

• B.

  termostato e válvula de expansão termostática;

• C.

  tubo capilar e pressostato;

• D.

  válvula de expansão termostática e pressostato;

• E.

  válvula de expansão termostática e tubo capilar.

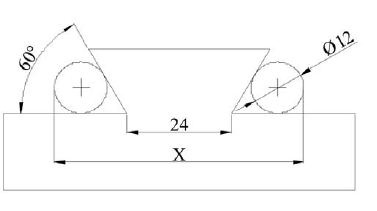

Observe a figura a seguir:

Após usinar o encaixe “rabo de andorinha” em uma fresadora, conforme o desenho da peça acima, foram colocados dois cilindros retificados de diâmetros iguais a 12mm para controlar a usinagem. Considerando que a peça é simétrica em relação ao eixo vertical central e utilizando o valor da raiz quadrada de 3 igual a 1,73, o valor da medida X, em mm, indicada na figura é aproximadamente:

• A.

  46,14

• B.

  46,27

• C.

  52,61

• D.

  56,78

• E. 58,23
