Questões de Engenharia Mecatrônica do ano 2012

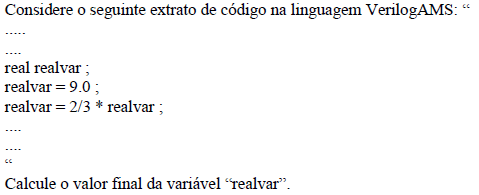

• A. 4.0.
• B. 9.0.
• C. 6.0.
• D. 7.0.
• E. 8.0.

Em Verilog AMS, é correto afirmar que

• A. para transformar um bloco de linhas de código de programação em comentário, deve-se usar duas barras(“//”)(sem aspas), sendo uma no início e outra no fim do bloco.
• B. para comentar somente uma linha código de programação deve-se usar uma asterisco e uma barra(“*/”)(sem aspas) no início da texto a comentar em qualquer lugar da linha.
• C. para comentar somente uma linha código de programação deve-se usar “/n”(sem aspas) no início da texto a comentar em qualquer lugar da linha.
• D. para comentar somente uma linha código de programação deve-se usar duas barras (“//”)(sem aspas) no início da texto a comentar em qualquer lugar da linha.
• E. não é possível comentar texto em uma linha de código de programação.

Na simulação, o Verilog AMS gera um evento chamado: “final_step event”. Em relação a esse evento, é correto afirmar que

• A. ele pode ser redefinido para atender as nossas necessidades.
• B. ele não pode ser redefinido.
• C. não pode ser usado para imprimir resultados.
• D. não é o último passo da análise.
• E. o Verilog AMS não gera esse evento.

• A.
• B.
• C.
• D.
• E.

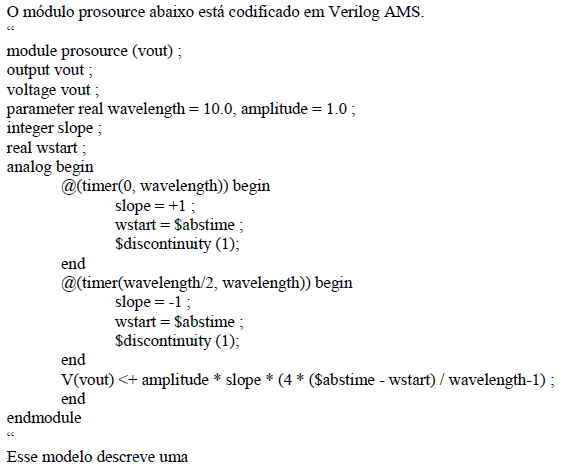

• A. onda quadrada.
• B. onda triangular.
• C. onda senoidal.
• D. onda dente de serra.
• E. fonte de tensão contínua.

A ferramenta de software presente no Virtuoso Layout Editor para checar as violações às regras de projeto do layout, chama-se DRC(“Design Rule Checking”). Qual o melhor momento, durante a elaboração do projeto no Virtuoso Layout, para se executar o DRC?

• A. Uma vez apenas, depois que todos os layouts estiverem prontos, pois é muito fácil e rápido arrumar os componentes no layout a qualquer momento, mesmo com muitos componentes.
• B. Frequentemente, a cada passo de seu projeto, pois é muito difícil arrumar os tamanhos de vários componentes após todos eles estarem ligados no layout.
• C. Apenas quando todos os componentes estiverem conectados, pois o software não permite a execução antes disso.
• D. Apenas após adicionar elementos indutivos ao projeto.
• E. Apenas após adicionar elementos capacitivos ao projeto.
