Questões de Engenharia Mecatrônica do ano 2012

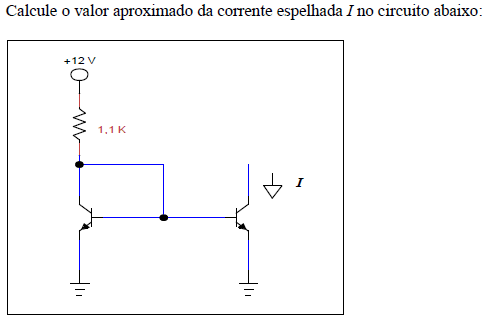

• A. 9,00 mA.
• B. 9,50 mA.
• C. 10,00 mA.
• D. 11,00 mA.
• E. 12,50 mA.

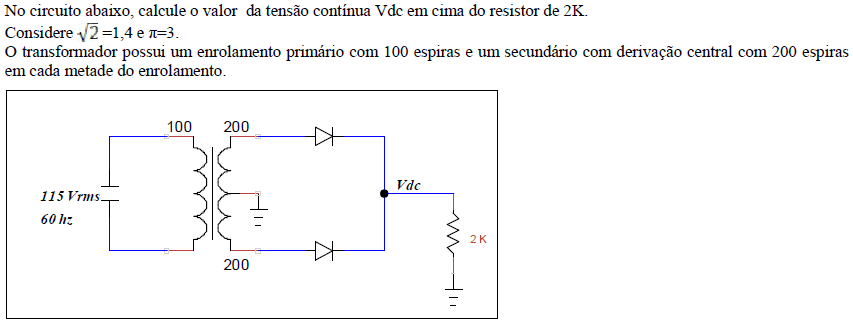

• A. 180 V.
• B. 215 V.
• C. 240 V.
• D. 230 V.
• E. 240 V.

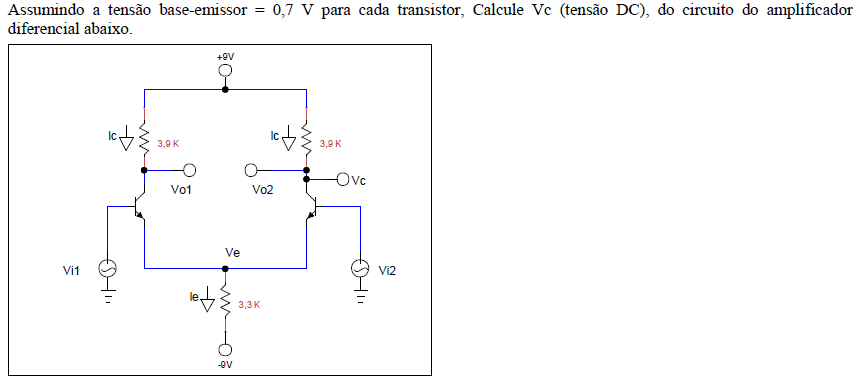

• A. 3,4 V.
• B. 5,0 V.
• C. 4,9 V.
• D. 3,2 V.
• E. 4,1 V.

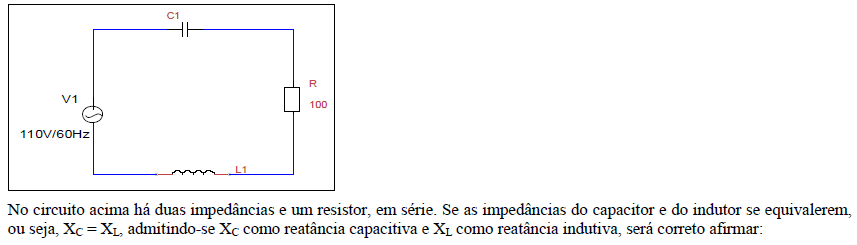

• A. É impossível obter tal situação.
• B. Haverá apenas a resposta reativa do circuito, não podendo ser obtida a resposta de sua potência ativa.
• C. Haverá apenas a resposta resistiva do circuito, para determinada frequência de ressonância.
• D. Não há ressonância possível e a tensão na saída do circuito é igual a zero volts, para qualquer situação.
• E. A ressonância somente ocorrerá se, no circuito, houver um desequilíbrio de cargas que permita ao circuito entrar em oscilação; caso contrário, este circuito não se aplica a casos reais.

Uma antena de saída tem uma portadora com tensão de saída de 10μV(apenas a portadora) quando conectada a um receptor de 50Ω. O Receptor tem um amplificador de RF com 10dB de ganho e um misturador com 6dB de perda de conversão, seguido de um filtro multipolar com 1dB de perda de inserção. Considerando que os amplificadores disponíveis têm 15dB de ganho cada um, determine o número desses amplificadores necessário para fornecer pelo menos 0dBm (1mW) ao detector. Considere log2=0,30

• A. 4.
• B. 5.
• C. 6.
• D. 7.
• E. 8.

Uma portadora de 98,1 MHz é recebida em uma antena de um receptor. A frequência de FI é fFI = 10,7 MHz. Calcule a frequência do Oscilador Local. Considere que a frequência do Oscilador local é mais alta que a da portadora recebida.

• A. 108,8 MHz.
• B. 85,3 MHz.
• C. 84,6 MHz.
• D. 93,9 MHz.
• E. 100,8 MHz.

Qual é a função de um circuito de controle automático de ganho (AGC) em um receptor AM?

• A. Evitar distorções na saída do receptor causadas por variações da amplitude de sinal de entrada da portadora.
• B. Aumentar a Banda Passante do Filtro de FI.
• C. Aumentar o tempo de resposta do Misturador.
• D. Cortar os picos da Portadora.
• E. Eliminar espúrios da portadora.

Em relação a um amplificador de potência classe A, pode- se afirmar que

• A. é utilizado em estágios de alta potência.
• B. conduz continuamente, ou seja, por 360º do ciclo do sinal de entrada.
• C. possui eficiência maior que 75%.
• D. não pode ser usado para amplificar sinais de áudio.
• E. normalmente utiliza válvulas.

Em um circuito misturador, fr é a freqüência de RF e flo é a frequência do oscilador local. Admitindo esse misturador como sendo um conversor duplamente balanceado, o sinal de saída terá as seguintes frequências:

• A. flo – fr e flo + fr.
• B. fr – flo e 3 x fr.
• C. 2 x flo.
• D. 2 x fr.
• E. fr + 2xflo.

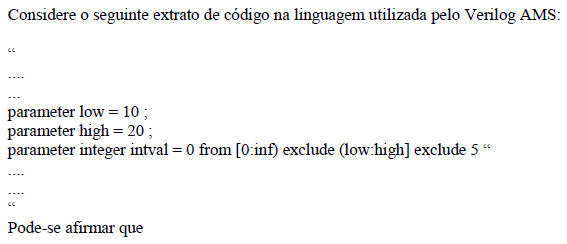

• A. 3.5 é um valor válido para “intval”.
• B. 12 é um valor válido para “intval”.
• C. 5 é um valor válido para “intval”.
• D. 100 é um valor válido para “intval”.
• E. -30 é um valor válido para “intval”.
