Questões de Engenharia Naval da Fundação CESGRANRIO (CESGRANRIO)

Em relação aos sistemas de proteção catódica, analise as afirmações a seguir.

I - O sistema por corrente impressa pode ser aplicado a estruturas em contatos com eletrólitos de baixa, média e alta resistividade elétrica.

II - O sistema de proteção catódica galvânica caracteriza- se pelo fluxo de corrente entre o metal a proteger e outro de potencial mais negativo, que atua como anodo.

III - A escolha do sistema para a proteção catódica é função tanto dos aspectos técnicos (características da estrutura a proteger e do meio onde for construída) quanto dos econômicos.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

O procedimento que especifica todos os detalhes técnicos envolvidos na aplicação de um revestimento à base de tintas nas obras vivas de um navio constitui um(a)

• A.

  esquema de pintura

• B.

  aspersão simples

• C.

  pintura arquitetônica

• D.

  inspeção de pintura

• E.

  preparação da superfície

As peças estruturais colocadas de proa a popa num convés ou numa coberta de um navio, ligando os vaus entre si, são denominadas

• A.

  anteparas

• B.

  cavernas

• C.

  hastihas

• D.

  longarinas

• E.

  sicordas

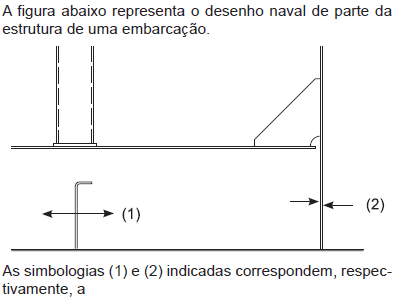

• A.

  mudança de plano e emenda de chapa

• B.

  mudança de plano e peça passante

• C.

  peça não passante e emenda de chapa

• D.

  peça passante e peça não passante

• E.

  peça passante e mudança de plano

Nos desenhos de estruturas navais, os contornos dos elementos não pertencentes ao desenho são do tipo

• A.

  contínua fina

• B.

  contínua grossa

• C.

  tracejado grossa

• D.

  traço ponto

• E.

  traço dois pontos

Em relação aos desenhos assistidos por computador, analise as afirmativas a seguir.

I - A modelagem de desenhos tridimensionais é um recurso que possibilita o aumento da produtividade do projetista, melhora a qualidade do projeto e a qualidade de comunicação.

II - Os objetos de mesmas características podem ser dispostos numa mesma camada (layer), pois assim é possível modificá-los de uma só vez, em vez de alterar cada objeto individualmente.

III - Em modelos paramétricos, alterando-se o valor de um parâmetro, as demais dimensões correspondentes do modelo se ajustam.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

As partes curvas do costado localizadas em ambos os bordos de um navio, junto à sua roda de proa, são denominadas

• A.

  bochechas

• B.

  bojos

• C.

  través

• D.

  obras mortas

• E.

  obras vivas

A medição de espessura da chapa de aço do costado de um navio pode ser realizada através de um ensaio não destrutivo por ultrassom. Nesse contexto, o transdutor mais indicado para esse procedimento é o

• A.

  angular

• B.

  duplo-cristal

• C.

  monocristal

• D.

  normal

• E.

  reto

O ensaio não destrutivo por líquido penetrante tem por finalidade detectar descontinuidades abertas na superfície de materiais sólidos. Esse tipo de ensaio NÃO se aplica a

• A.

  aços inoxidáveis

• B.

  cerâmicas vitrificadas

• C.

  ligas alumínicas

• D.

  materiais magnéticos

• E.

  materiais porosos

A soldagem oxigás é o processo em que a união dos metais é obtida pelo aquecimento desses, com uma chama, até a fusão. Nesse processo, utiliza-se normalmente como combustível o gás

• A.

  acetileno

• B.

  argônio

• C.

  hélio

• D.

  nitrogênio

• E.

  oxigênio
