Questões de Engenharia Química da Fundação Carlos Chagas (FCC)

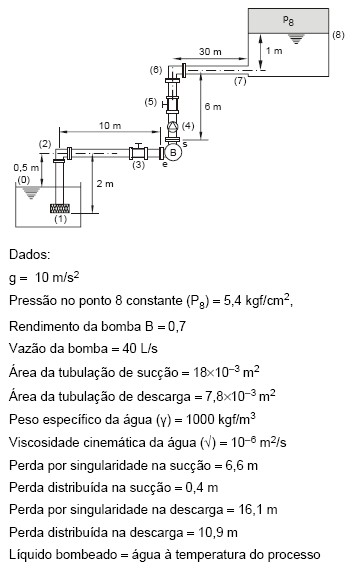

Instruções: Considere a figura e os dados abaixo para responder às questões de números 42 a 44.

A potência da bomba B é, em Cavalo Vapor (CV),

• A.

  7,3

• B.

  8,8

• C.

  73

• D.

  88

• E.

  120

Instruções: Considere a figura e os dados abaixo para responder às questões de números 42 a 44.

A pressão da entrada na bomba - ponto "e" - (na escala absoluta admitindo uma pressão atmosférica de 10,33 m.c.a - metro de coluna de água) será aproximadamente, em kgf/m²,

• A.

  1 500

• B.

  2 590

• C.

  3 575

• D.

  4 575

• E.

  12 000

Instruções: Considere a figura e os dados abaixo para responder às questões de números 42 a 44.

Considerando apenas a pressão de vapor da água na temperatura do processo (P_v = 0,02 kgf/cm²) como indicativo, é correto afirmar que

• A.

  a pressão de vapor do fluido bombeado não serve de parâmetro para se avaliar o dimensionamento de bombas e tubulações de sucção. Deve-se considerar, apenas, o NPSH da bomba.

• B.

  a tubulação de sucção está subdimensionada, pois a pressão na sucção é maior que a pressão de vapor do fluido bombeado no processo. Haverá cavitação da bomba.

• C.

  a tubulação de sucção está bem dimensionada, pois a pressão na sucção é menor que a pressão de vapor do fluido bombeado no processo. Haverá cavitação da bomba.

• D.

  a tubulação de sucção está subdimensionada, pois a pressão na sucção é menor que a pressão de vapor do fluido bombeado no processo. Não haverá cavitação da bomba.

• E.

  a tubulação de sucção está bem dimensionada, pois a pressão na sucção é maior que a pressão de vapor do fluido bombeado no processo. Não haverá cavitação da bomba.

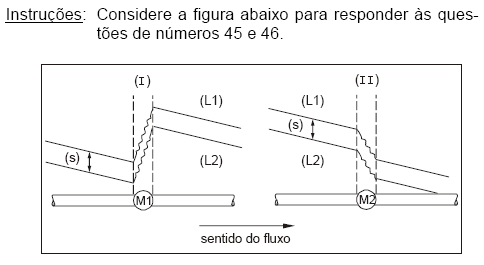

Nas figuras (I) e (II), as linhas (L1) e (L2) e a seta (s) são representações gráficas, respectivamente, de

• A.

  linha de energia (ou lugar geométrico dos pontos v²/2g +p/γ + z) de uma instalação hidráulica; linha piezométrica (ou lugar geométrico dos pontos p/γ + z); parcela (v²/2g) ou diferença entre linha de energia e piezométrica.

• B.

  linha piezométrica (ou lugar geométrico dos pontos v²/2g +p/γ + z) de uma instalação hidráulica; linha de energia (ou lugar geométrico dos pontos p/γ + z); parcela (v²/2g) ou diferença entre linha de piezométrica e de energia.

• C.

  linha de energia (ou lugar geométrico dos pontos p/γ + z) de uma instalação hidráulica; linha piezométrica (ou lugar geométrico dos pontos v²/2g +p/γ + z); parcela (v²/2g) ou diferença entre linha de energia e piezométrica.

• D.

  linha piezométrica (ou lugar geométrico dos pontos p/γ + z) de uma instalação hidráulica; linha de energia (ou lugar geométrico dos pontos v²/2g +p/γ + z); parcela (v²/2g) ou diferença entre linha piezométrica e de energia.

• E.

  linha de energia (ou lugar geométrico dos pontos v²/2g +p/γ + z) de uma instalação hidráulica; linha piezométrica (ou lugar geométrico dos pontos p/γ + z); parcela (−v²/2g) ou diferença entre linha de energia e piezométrica.

As máquinas representadas por M1 e M2 são, respectivamente,

• A.

  ambas bombas, variando apenas o NPSH entre elas.

• B.

  turbina e bomba.

• C.

  bomba e turbina.

• D.

  turbina e válvula globo.

• E.

  válvula globo e turbina.

Considere o texto abaixo para responder às questões de números 47 e 48.

Um precipitado industrial é filtrado em um filtro prensa de placas e quadros. Após 5 horas de funcionamento normal à pressão constante, o volume de filtrado recolhido é de 1000 litros. Admitindo a resistência do filtro como desprezível e área constante, o volume de filtrado em função do tempo pode ser expresso como V² = Kθ, onde V é o volume de filtrado em m³, K é a constante do equipamento e θ o tempo de filtração em horas.

A velocidade teórica de filtração ao final do processo é, em m³/h,

• A.

  0,33

• B.

  0,20

• C.

  0,25

• D.

  0,10

• E.

  0,50

Considere o texto abaixo para responder às questões de números 47 e 48.

Um precipitado industrial é filtrado em um filtro prensa de placas e quadros. Após 5 horas de funcionamento normal à pressão constante, o volume de filtrado recolhido é de 1000 litros. Admitindo a resistência do filtro como desprezível e área constante, o volume de filtrado em função do tempo pode ser expresso como V² = Kθ, onde V é o volume de filtrado em m³, K é a constante do equipamento e θ o tempo de filtração em horas.

Admitindo uma relação entre velocidade teórica de filtrado e lavagem de 1:4 e admitindo o uso de metade do volume de filtrado para este fim, o tempo de lavagem, em horas, é

• A.

  50

• B.

  40

• C.

  25

• D.

  20

• E.

  10

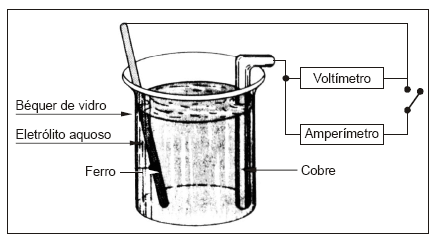

Considere a figura abaixo.

Neste sistema,

I. o ferro funciona como ânodo em relação ao cobre. No ânodo ocorre a corrosão e no cátodo ocorre a deposição eletrolítica.

II. o valor do potencial galvânico medido entre ferro e cobre independe da natureza do eletrólito da solução.

III. considerando que o voltímetro tenha comportamento ideal (resistência infinita), o fluxo de elétrons no fio só ocorrerá se a chave indicada no circuito for fechada.

Está correto o que se afirma APENAS em

Dados: potenciais padrão de eletrodo (V)

• A.

  III.

• B.

  II.

• C.

  I.

• D.

  I e II.

• E.

  I e III.

Dados os potenciais padrão das semi-reações de redução do Fe:

Considerando a energia livre como ΔG = −nFE^O (onde F = constante de Faraday, n = número de elétrons), para a transformação

o valor do potencial E^O, em volts, é

• A.

  +1,21

• B.

  +0,04

• C.

  -0,04

• D.

  +0,33

• E.

  -0,33

A polarização de um eletrodo em processos de eletrólise é o desvio de seu potencial teórico sob a passagem de corrente elétrica. Os fatores que influenciam a polarização incluem

I. tamanho, forma e composição do eletrodo;

II. composição da solução eletrolítica;

III. temperatura e velocidade de agitação.

Está correto o que se afirma em

• A.

  III, apenas.

• B.

  II, apenas.

• C.

  I e II, apenas.

• D.

  I, II e III.

• E.

  I, apenas.
