Com relação às etapas do fluxo de projeto, considere as afirmativas abaixo: I – Floorplanning é o processo de posicionar as células em locais apropriados dentro do chip. II – Na análise estática de tempo (STA), o projetista cria vetores de teste que são simulados utilizando a gate-level netlist para verificar os requisitos de tempo. III – Na etapa de floorplannig ocorre o planejamento das linhas de alimentação do chip. Está correto APENAS o que se afirma em:

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.

Durante a etapa de síntese, diversas modificações são realizadas na estrutura do circuito para que as restrições do projeto sejam atingidas. Existem também especificações de projeto que são colocadas nessa fase, como multi-cycle path ou false path. Alteram algumas estruturas, mas não a funcionalidade do sistema. As ferramentas de síntese podem gerar um script contendo essas informações, que serão usadas em

• A. Floorplaning.
• B. Cross-talking.
• C. IR Drop.
• D. Placement.
• E. LEC.

Uma empresa de CI planeja lançar um microcontrolador que possui diversos periféricos, como conversores AD e DA, SPI, USB, I²C e memórias. Durante a fase de testes em laboratório, detectou-se que o microcontrolador funcionou corretamente com todos os periféricos. Porém, quando os dados foram enviados para USB, mesmo não sendo utilizados, provocaram uma pane geral no chip. O caso descrito pode ser caracterizar como

• A. Electromigration.
• B. Cross-talking.
• C. Hold Violation.
• D. Setup Violation.
• E. Antenna Violation.

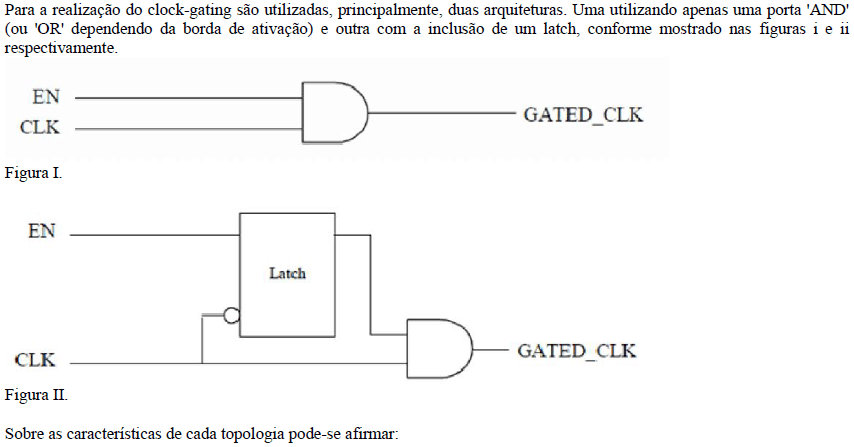

• A. As arquiteturas propostas são utilizadas em situações diferentes de projeto, a síntese escolhe a arquitetura baseada na descrição funcional do circuito.
• B. O projeto com o latch não apresenta problemas relacionados à instabilidade, já que o sinal de enable que chega à porta 'AND' permanece estável por mais tempo, garantindo um pulso completo do clock na saída do circuito.
• C. A arquitetura baseada em latch, quando o sinal de enable ('EN') está habilitado, o sinal de saída do latch corresponde ao sinal do clock, fazendo com que a porta 'AND' sincronize esse sinal.
• D. A arquitetura que não utiliza o latch é mais estável, já que o latch não deve ser utilizado em projetos digitais standardcells, pois esses elementos não têm seus requisitos de tempo facilmente checados.
• E. Devido ao aumento de área, a arquitetura baseada em latch não é muito utilizada, sendo apenas apresentada para tecnologias mais antigas, onde a árvore de clock não permitia lógica combinacional diretamente ligada a ela.

Com relação à incerteza do clock, considere as afirmativas:

I – O atraso de propagação contribui para a incerteza do clock.

II – O clock skew não influencia na incerteza do clock.

III – O clock jitter contribui para a incerteza do clock.

Está correto APENAS o que se afirma em

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. I e III.

A 'Síntese Física' é o processo no qual há uma realimentação do projeto físico para a síntese. Sobre essa operação é correto afirmar o seguinte:

• A. Devido à complexidade encontrada no projeto físico, a nova síntese resultará em uma arquitetura otimizada, já que o modelo wireload é o mais preciso para projetos já roteados.
• B. As otimizações para low-power não serão afetadas ou incrementadas pela síntese física.
• C. Tem como objetivo a combinação de otimizações de tempo, área, potência e condições de roteamento, devido à utilização de uma nova biblioteca de células.
• D. As informações realimentadas para a síntese referem-se aos dados mais precisos de resistência e capacitância das interconexões, resultando em uma melhora nas estimativas de temporização e consumo de potência.
• E. A síntese física não leva em consideração os aspectos do leiaute.

Com relação às spare cells, pode-se afirmar que:

• A. São introduzidas somente no estágio de Back-End (projeto físico).
• B. São células posicionadas aleatoriamente tendo sua utilização possibilitada somente pelo processo de FIB (Focus Ion Beam).
• C. Permite pequenas correções no projeto do chip já fabricado, reduzindo os custos das máscaras.
• D. São utilizados apenas em ECOs (Engineering Change Order) para alterar as máscaras de dopagem.
• E. São células utilizadas para manter a coerência nas ligações das linhas de alimentação e terra.

Sobre o IR Drop e as técnicas para a minimização do seu impacto, é correto afirmar o seguinte:

• A. É um efeito decorrente do alto consumo de potência pois as fontes de alimentação não suportam o alto consumo de corrente, reduzindo o nível de tensão nas células. Pode ser minimizado com um melhor planejamento das linhas de alimentação.
• B. Causa uma redução na tensão de alimentação em certas regiões do chip e eleva a tensão do terra (ground bounce). Pode ser minimizado com a inserção de capacitores entre as linhas de alimentação.
• C. Modifica as características dos atrasos nas células, o que incorre em resultados diferentes para a análise temporal. Pode ser resolvido adicionando diodos nas linhas de alimentação.
• D. Aumenta o atraso nas interconexões devido ao aumento da carga de cada célula que é alimentada por esse sinal. Pode-se minimizar usando as camadas superiores de metalização para reduzir as resistências parasitas.
• E. O aumento da resistência interna das células devido às correntes causa uma redução na tensão de alimentação das mesmas. Pode ser minimizado com o aumento da espessura dos metais de alimentação nas camadas de metalização inferiores.

Considere os seguintes efeitos:

1) Da variação da espessura do dielétrico entre as camadas de metal.

2) Decréscimo do yield.

3) Aumento das capacitâncias de acoplamento.

4) Degradação do desempenho (tempo).

O metal fiel é uma técnica utilizada para reduzir quantos desses efeitos?

• A. Apenas o primeiro.
• B. Apenas o segundo.
• C. Apenas o terceiro.
• D. Apenas o quarto.
• E. Todos os quatro.

• A. Fmax = 1/(tmin-thold+Tbuf.2-Tbuf.1).
• B. Fmax = 1/(tmin -tsetup+Tbuf.1-Tbuf.2).
• C. Fmax = 1/(tmax+tsetup+Tbuf.2-Tbuf.1).
• D. Fmax = 1/(tmax+tsetup+Tbuf.1-Tbuf.2).
• E. Fmax = 1/(tmax-tmin+Tbuf.2-Tbuf.1).
