Questões de Engenharia Elétrica do ano 2007

Pelas características do IGBT, ele é indicado para circuitos de

• A. comutação de carga de alta tensão, mas em regime de baixa velocidade.
• B. comutação de carga de baixa corrente e em regime de baixa velocidade.
• C. comutação de carga de alta corrente e em regime de alta velocidade.
• D. amplificadores de corrente, podendo operar apenas em regime DC.
• E. amplificadores de tensão, apesar de sua baixa impedância de entrada.

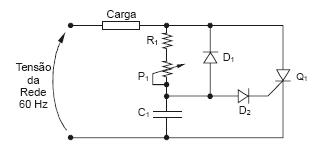

No circuito abaixo, a função de R1, P1 e C1 é controlar

• A. a impedância do tiristor nos semiciclos positivos da tensão da rede.
• B. o ângulo de disparo do tiristor, limitado em 45°.
• C. o ângulo de disparo do tiristor, inclusive maiores que 90°.
• D. a potência ativa dissipada pelo tiristor.
• E. a potência ativa dissipada pelo tiristor.

Para a correção do fator de potência de uma instalação com carga de 50 kW e fator de potência 0,6 para fator de potência unitário, é necessário um banco de capacitores, com potência em kVAr, aproximadamente, de

• A. 51,2
• B. 60,0
• C. 66,7
• D. 73,3
• E. 80,0

• A.



• B.



• C.



• D.



• E.



Um transformador trifásico de potência de 1 000 kVA, com tensões nominais 13 200/ 220 V e com o primário ligado em triângulo e o secundário ligado em estrela, possui impedância de 5%. Desprezando-se a impedância da rede de média tensão, o valor eficaz da corrente permanente no primário, após o transitório inicial, quando ocorrer um curto-circuito trifásico franco no secundário, aproximadamente, em A, vale

• A. 650
• B. 710
• C. 770
• D. 830
• E. 890

Considere a instalação de um chuveiro de 5 400 W/220 V. Sendo o fator de correção de temperatura FCT = 1 e o fator de agrupamento FCA = 0,7, a corrente de projeto vale, aproximadamente,

• A. 55 A
• B. 35 A
• C. 25 A
• D. 17 A
• E. 6 A

O conjunto de capacitores necessário para a correção do fator de potência de uma instalação com carga de 200 kW e fator de potência 0,8 para fator de potência unitário, possui potência em kVAr, aproximadamente, de

• A. 80
• B. 120
• C. 150
• D. 180
• E. 250

Um resistor R e um capacitor C completamente descarregado estão ligados em série. Se o circuito for ligado a uma fonte de tensão contínua E, o tempo necessário para que a tensão no capacitor seja praticamente igual a E equivale a

• A.
• B.
• C.
• D.
• E.

Têm-se dois resistores de resistências iguais a R, dois capacitores de capacitâncias iguais a C e dois indutores de indutâncias iguais a L. Desprezando o efeito da mútua indutância entre os indutores, os valores literais equivalentes dos circuitos, nas associações indicadas, estão corretamente apresentados em:

• A.
• B.
• C.
• D.
• E.

Um gerador de 200∠0° V(rms) alimenta uma carga indutiva composta de uma reatância de j10 Ω em série com uma resistência de 10 Ω. As potências aparente, ativa e reativa na carga valem, respectivamente,

• A.
• B.
• C.
• D.
• E.
